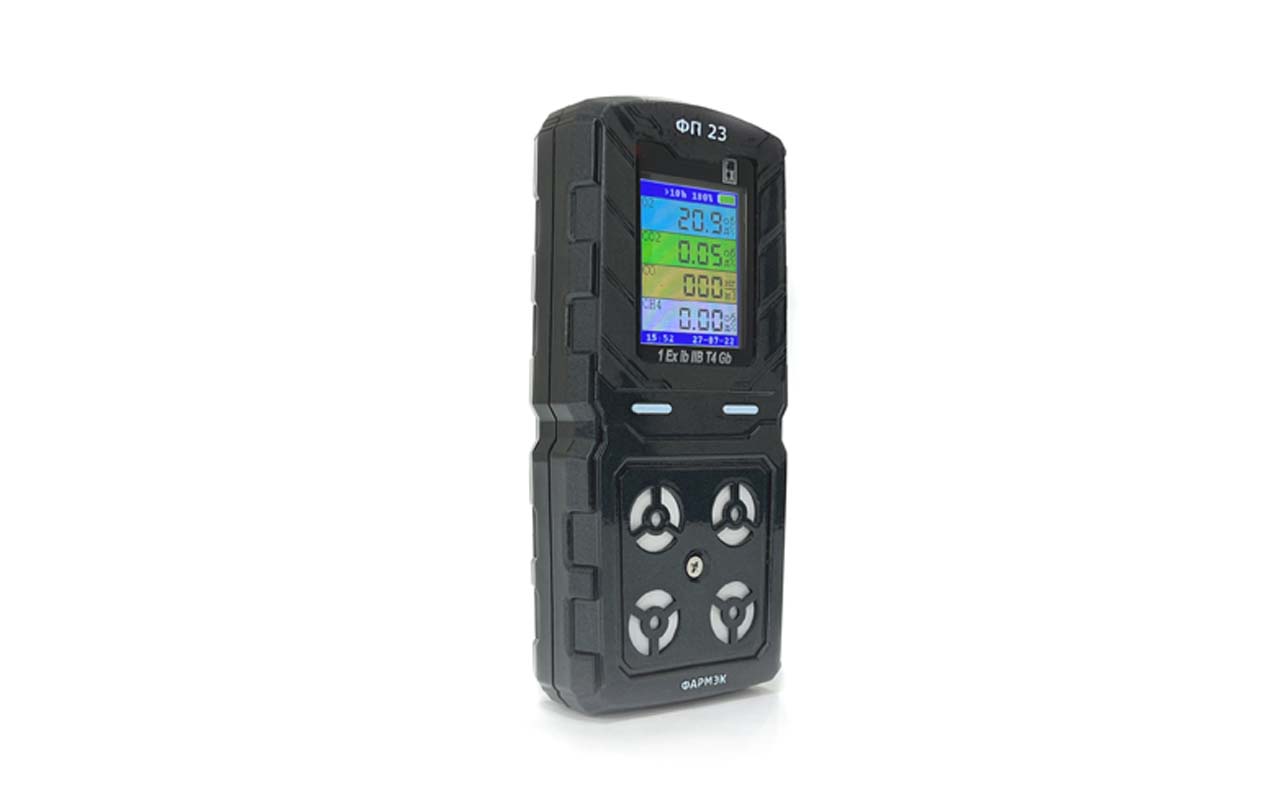

Газоанализатор ФП23

Общая информация:

Измеряет СН4, С3Н8, СО, СО2, О2,
H2S, NH3

Определяет концентрацию
от 1-го до 4-ех или 5-ти компонентов (при выборе датчика CН4/С3Н8)

Возможность подключения дополнительных выносных блоков (поиск мест утечек газа и определения низкого давления газа)

Взрывозащищенный прибор, алюминиевый корпус

Пыле- и влагозащита IP67

Является средством измерения и подлежит поверке.

Опросный лист Оставить заявку

Документация и ПО
Цены и комплектация
Описание
Комплект поставки
Технические характеристики
Видео
Совместимое оборудование

Вариативность газоанализатора ФП23

ФП23 выпускается в разных версиях, в зависимости от количества измеряемых компонентов. В одном приборе может быть 1-го до 4-ех датчиков.

Наименование	Примечание	Дополнительно	Цена с НДС
Газоанализатор ФП23	1 датчик на выбор: СН4 2,5%; СН4 5%; СН4 100%; С3Н8 1%; С3Н8 2%; СН4/С3Н8; СО; О2; СО2; H2S; NH3	возможность добавить выносной блок индикатора утечки газа ФТ35 и блок измерителя низкого давления ФД35 ОКРБ 007-2012 (Код ТН ВЭД) 26.51.53.130 (9027101000)	по запросу
Газоанализатор ФП23	2 датчика на выбор: СН4 2,5%; СН4 5%; СН4 100%; С3Н8 1%; С3Н8 2%; СН4/С3Н8; СО; О2; СО2; H2S; NH3	возможность добавить выносной блок индикатора утечки газа ФТ35 и блок измерителя низкого давления ФД35 ОКРБ 007-2012 (Код ТН ВЭД) 26.51.53.130 (9027101000)	по запросу
Газоанализатор ФП23	3 датчика на выбор: СН4 2,5%; СН4 5%; СН4 100%; С3Н8 1%; С3Н8 2%; СН4/С3Н8; СО; О2; СО2; H2S; NH3	возможность добавить выносной блок индикатора утечки газа ФТ35 и блок измерителя низкого давления ФД35 ОКРБ 007-2012 (Код ТН ВЭД) 26.51.53.130 (9027101000)	по запросу
Газоанализатор ФП23	4 датчика на выбор: СН4 2,5%; СН4 5%; СН4 100%; С3Н8 1%; С3Н8 2%; СН4/С3Н8; СО; О2; СО2; H2S; NH3	возможность добавить выносной блок индикатора утечки газа ФТ35 и блок измерителя низкого давления ФД35 ОКРБ 007-2012 (Код ТН ВЭД) 26.51.53.130 (9027101000)	по запросу

Варианты датчиков ФП23

Датчики ФП23 отдельно не поставляются. В одном приборе может быть 1-го до 4-ех блоков датчиков.

! В составе одного прибора нельзя комбинировать оптический и термокаталитический датчики на горючие газы: СН4 и С3Н8 (метан, пропан). Разницу между оптическим и термокаталитическим сенсорами можно узнать здесь.

! В составе одного прибора нельзя комбинировать термокаталитический датчик на горючие газы: СН4 и С3Н8 (метан, пропан) и электрохимический датчик на H2S (сероводород).

Наименование	Примечание	Дополнительно	Цена с НДС
Датчик СН4 5% ФП23	СН4 5% \| оптический сенсор 0-5,0% - диапазон измерения 0-100% - диапазон показания	продается только в комплекте с прибором	по запросу
Датчик СН4 100% ФП23	СН4 100% \| оптический сенсор 0-100% - диапазон измерения	продается только в комплекте с прибором	по запросу
Датчик СН4 2,5% ФП23	СН4 2,5% \| термокаталитический сенсор 0-2,5% - диапазон измерения 0-5,0% - диапазон показания	продается только в комплекте с прибором	по запросу
Датчик С3Н8 2% ФП23	С3Н8 2% \| оптический сенсор 0-2,0% - диапазон измерения	продается только в комплекте с прибором	по запросу
Датчик С3Н8 1% ФП23	С3Н8 1% \| термокаталитический сенсор 0-1,0% - диапазон измерения 0-2,0% - диапазон показания	продается только в комплекте с прибором	по запросу
Датчик СН4/С3Н8 ФП23	СН4/С3Н8 \| термокаталитический сенсор СН4: 0-2,5% - диапазон измерения 0-5,0% - диапазон показания С3Н8: 0-1,0% - диапазон измерения 0-2,0% - диапазон показания	продается только в комплекте с прибором	по запросу
Датчик СО2 ФП23	СО2 \| оптический сенсор 0-5,0% - диапазон измерения	продается только в комплекте с прибором	по запросу
Датчик СО ФП23	СО \| электрохимический сенсор 0-200 мг/м3 - диапазон измерения	продается только в комплекте с прибором	по запросу
Датчик О2 ФП23	О2 \| электрохимический сенсор 0-25% - диапазон измерения	продается только в комплекте с прибором	по запросу
Датчик H2S ФП23	H2S \| электрохимический сенсор 0-100 мг/м3 - диапазон измерения	продается только в комплекте с прибором	по запросу
Датчик NH3 ФП23	NH3 \| электрохимический сенсор 0-625 мг/м3 - диапазон измерения датчик устойчив к сероводороду	продается только в комплекте с прибором	по запросу

Дополнительно

Для поиска утечки газа или измерения давления газа можно подключить выносные блоки:

Блок индикатора утечки газа ФТ35

нет (только калибровка)

Определяет место утечки горючих газов, работает только совместно с газоанализатором ФП23.

Цена по запросу

Подробнее

Блок измерителя низкого давления ФД35

Предназначен для измерения низкого давления газа, работает только совместно с газоанализатором ФП23.

Цена по запросу

Подробнее

Опционально

Для организации локальной беспроводной сети и обеспечения оперативного контроля загазованности в местах проведения работ используются газоанализатор ФП23 (версия с BLE) и трекер ФЛ35, которые являются частью «Комплекта оперативного мониторинга загазованности и обеспечения безопасности «ФЛ».

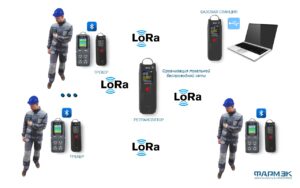

Комплект оперативного мониторинга загазованности и обеспечения безопасности «ФЛ»

Предназначен для непрерывного контроля местоположения персонала и состава воздуха в режиме реального времени во время опасных работ.
Организация локальной беспроводной сети (LoRa Mesh) и обеспечение оперативного контроля загазованности в местах проведения работ.

Цена по запросу

Подробнее

Поддерживаемые газы:

метан (CH4)
угарный газ (CO)
углекислый газ (CO2)
сероводород (H2S)
пропан (C3H8)
кислород (O2)
аммиак (NH3)

Назначение:

Взрывозащищенный газоанализатор предназначен для измерения концентрации от 1-ого до 5-ти (при использовании термокаталитического сенсора) компонентов в анализируемой среде.

Область применения:

Объекты систем газораспределения и транспортировки газа, теплоэнергетические и телекоммуникационные объекты, предприятия водоснабжения и объекты нефтяной промышленности.

Отличительные особенности:

Корпус газоанализатора из алюминиевого сплава;
Звуковая и световая сигнализация;

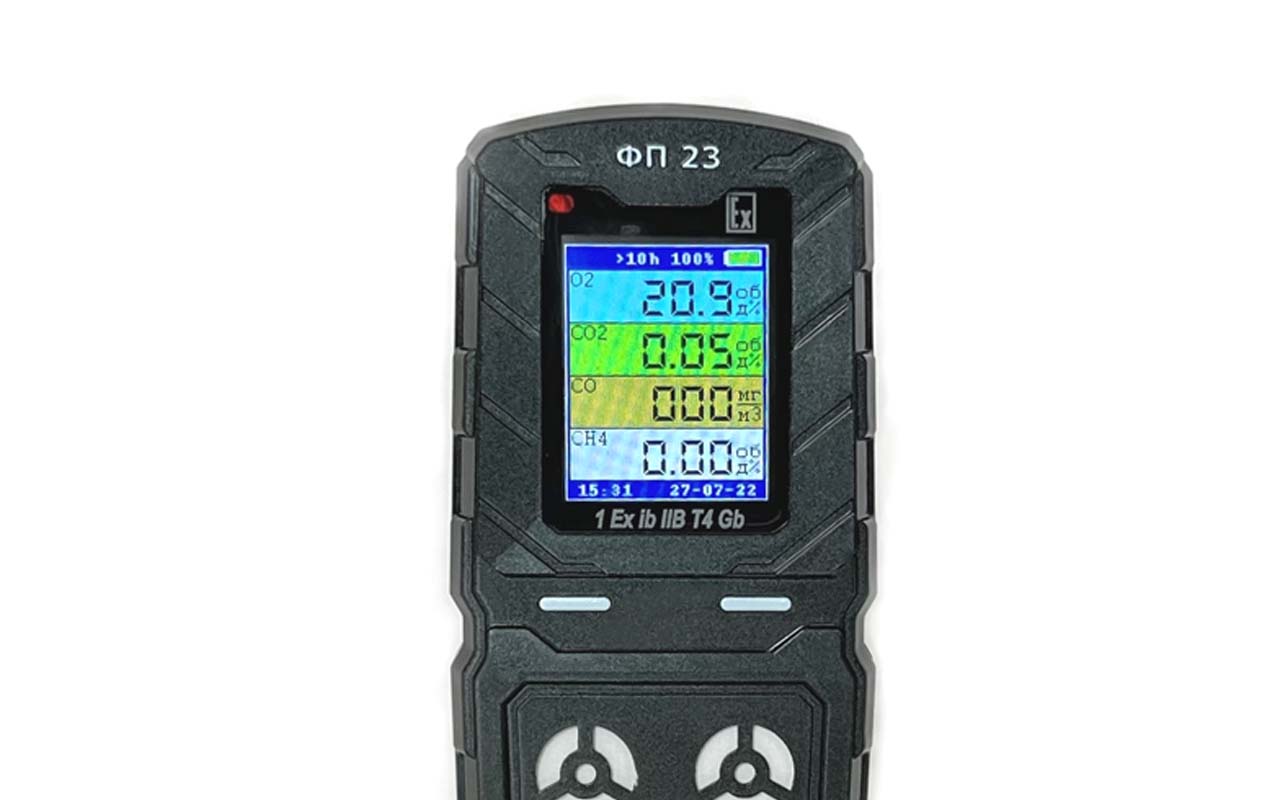

Низкотемпературный TFT-дисплей;
Автоматическая регистрация данных (последние 200 часов работы);
Аккумуляторная Li-Pol батарея, обеспечивающая работу газоанализатора при низких температурах;
Степень защиты оболочки корпуса газоанализатора IР67;
Широкий температурный диапазон применения (от -40 до +50 ºС);
Время непрерывной работы газоанализатора без подзарядки аккумуляторной батареи зависит от конфигурации прибора, от температуры эксплуатации, но не менее 8 часов для газоанализаторов с термокаталитическим датчиком, не менее 16 часов для газоанализаторов с оптическим датчиком;
Время работы газоанализатора без технического обслуживания с применением внешних средств и ПГС не менее 6 месяцев;
Время установления рабочего режима не более 60 с;
Отображение на дисплее информации о неисправностях прибора по каждому датчику (отсутствие настройки, выход из строя газочувствительных элементов и т.д.);
Программируемый таймер периода технического обслуживания;
Для определения концентрации метана (пропана) может применяться оптический или термокаталитический сенсор;
Для определения мест утечки горючих газов используется блок индикатора утечки газа ФТ35 в виде выносной штанги, что обеспечивает меньшее время реакции сенсора;
Измерение давления газа производится с помощью выносного блока ФД35, который может присоединяться непосредственно к газопроводу;
ФТ35 и ФД35 являются блоками без источника питания и могут быть использованы совместно с прибором ФП23.
Запись данных о концентрации измеряемых газов с интервалом 5 с и последующей возможностью их обработки на ПК;

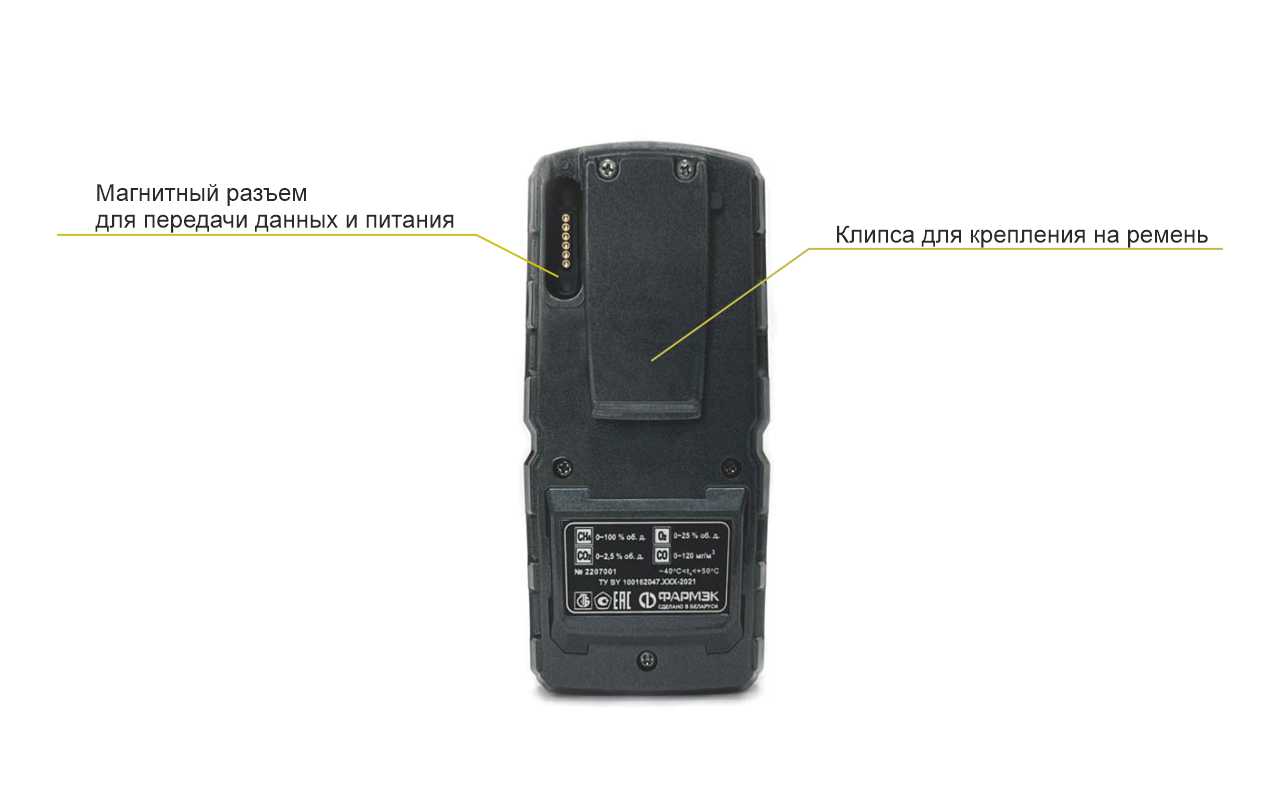

Магнитный разъем для передачи данных и питания;
Клипса для крепления на ремень, позволяет закрепить устройство на ремне для удобного ношения;
Газоанализатор имеет маркировку взрывозащиты 1 Ex ib IIВ Т4 Gb или 1 Ex db ib IIВ Т4 Gb (при установке термокаталитического датчика).

Дополнительно:
! Для осуществления принудительного отбора пробы используетсян насос пробоотборный ФН10.

Опционально:
! Для организации локальной беспроводной сети и обеспечения оперативного контроля загазованности в местах проведения работ используются газоанализатор ФП23 (версия с BLE) и трекер ФЛ35, которые являются частью «Комплекта оперативного мониторинга загазованности и обеспечения безопасности «ФЛ».

Насос пробоотборный ФН10

В разработке

В РАЗРАБОТКЕ. Предназначен для отбора газа из контролируемой зоны и подачи ее к газоанализатору диффузионного типа.

Для газоанализатора ФП23. Цена по запросу

Подробнее

Комплект оперативного мониторинга загазованности и обеспечения безопасности «ФЛ»

Цена по запросу

Подробнее

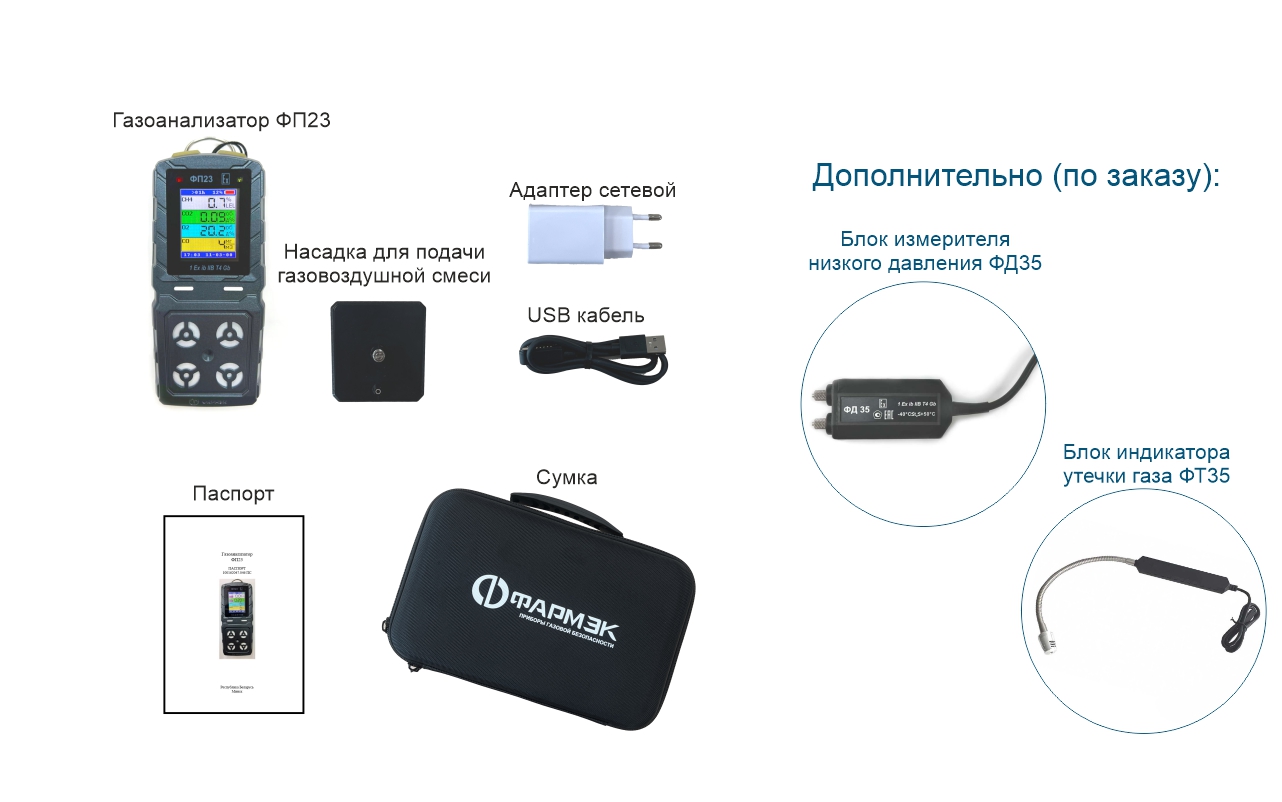

Комплект поставки ФП23:

Наименование	Количество, шт.
Газоанализатор ФП23	1
Насадка для подачи газовоздушной смеси	1
Адаптер сетевой 5 В, 1 А	1
USB кабель ПР21-09.10.000	1
Паспорт*	1
Сумка ФП23 ПР21-09.11.000	1
Упаковка	1
Блок индикатора утечки газа ФТ35	1**
Блок измерителя низкого давления ФД35	1**
Примечание * Текст методики поверки включен в паспорт ** Поставляется при указании в заказе

Технические характеристики ФП23:

Наименование измеряемого компонента	Значения объемной доли (%) или массовой концентрации (мг/м³) определяемого компонента
Наименование измеряемого компонента	Порог1	Порог 2	Порог 3
Метан (СН₄)	0,44 % (об.)	0,88 % (об.)	—
Пропан (С₃Н₈)	0,17 % (об.)	0,34 % (об.)	—
Диоксид углерода (СО₂)	0,5 % (об.)	1 % (об.)	—
Оксид углерода (СО)	20 мг/м³	100 мг/м³	—
Кислород (О₂)	2 % (об.)	18 % (об.)	24 % (об.)
Сероводород (H₂S)	10 мг/м³	30 мг/м³	—
Аммиак (NH₃)	20 мг/м³	200 мг/м³	—

Диапазоны измерений, пределы допускаемой основной погрешности для газоанализаторов с оптическими датчиками:

Наименование определяемого компонента	Диапазон измерений (показаний) объемной концентрации определяемого компонента, % (об.)	Пределы допускаемой погрешности при температуре (20 ± 5) °С *
Метан (СН₄)	от 0 до 5,0 (от 0 до 100)	абсолютной, % (об.)	относительной, %
Метан (СН₄)	от 0 до 100	±0,1	±5
Диоксид углерода (СО₂)	от 0 до 5,0	±0,1	±5
Пропан (С₃Н₈)	от 0 до 2,0	±0,05	±5

Диапазоны измерений, пределы допускаемой основной и дополнительной погрешности в диапазонах температур эксплуатации для газоанализаторов с термокаталитическими датчиками:

Наименование определяемого

компонента

Диапазон температур эксплуатации, °С

Диапазон измерений объемной концентрации определяемого компонента, % (об.)

Пределы допускаемой основной абсолютной погрешности, % (об.), при температуре
(20 ± 5) °С

Пределы допускаемой дополнительной погрешности в диапазонах температур эксплуатации

Метан (СН₄)

от минус 35 до плюс 50

от 0 до 2,50

±0,22

не более 0,5 в долях от пределов основной погрешности на каждые 10 °С

Пропан (С₃Н₈)

от минус 35 до плюс 50

от 0 до 1,0

±0,08

Диапазоны измерений, пределы допускаемой основной и дополнительной погрешностей в диапазонах температур эксплуатации для газоанализаторов с электрохимическими датчиками:

Наименование определяемого компонента	Диапазон температур эксплуатации, °С	Диапазон измерений концентрации определяемого компонента		Пределы допускаемой основной погрешности, при температуре (20 ± 5) °С
Наименование определяемого компонента	Диапазон температур эксплуатации, °С	объемная, % (об.)	массовая, мг/м³	абсолютной*	относительной*
Оксид углерода (СО)	от минус 30 до плюс 50	—	от 0 до 200	±7,5 мг/м³	±25 %
Кислород (О₂)	от минус 30 до плюс 50	от 0 до 25,0	—	±0,5 % (об.)	—
Сероводород (H₂S)	от минус 30 до плюс 50	—	от 0 до 100	±5 мг/м³	±25 %
Аммиак (NH₃)	от минус 30 до плюс 50	—	от 0 до 625	±15 мг/м³	±25 %

Дополнительные характеристики:

Время непрерывной работы, час	> 8
Масса, кг, не более	0,3
Габариты, мм, не более	135х 60 х 33
Степень защиты оболочки	IP67
Диапазон рабочих температур, С°	-40 +50
Срок службы, год	10
Гарантийный срок эксплуатации, мес.	18
Поверочный интервал, мес.	6
