Блок измерителя низкого давления ФД35

Общая информация:

    • Измеряет низкое давление газа
    • Взрывозащищенный прибор
    • Без источника питания, работает только совместно с газоанализатором ФП23
    • Блок измерителя является средством измерения и подлежит поверке
    • Пыле- и влагозащита IP67
    • t диапазон, °С от -30 до +50
Опросный лист Оставить заявку
  • Цены и комплектация
  • Описание
  • Комплект поставки
  • Технические характеристики
  • Документация
  • Видео
  • Совместимое оборудование

Цены и комплектация:

НаименованиеАртикулПримечаниеОКРБ 007-2012

(Код ТН ВЭД)

Цена с НДС
Блок измерителя низкого давления ФД35АРТ23312без источника питания, работает только совместно с газоанализатором ФП23

26.51.82.450

(9026202000)

По запросу

Дополнительно:

Насадки для подключения к газовой арматуре.

Назначение:

Измеритель предназначен для измерения избыточного, абсолютного, разности (дифференциального) давлений газов в газовом оборудовании и газопроводов низкого давления.

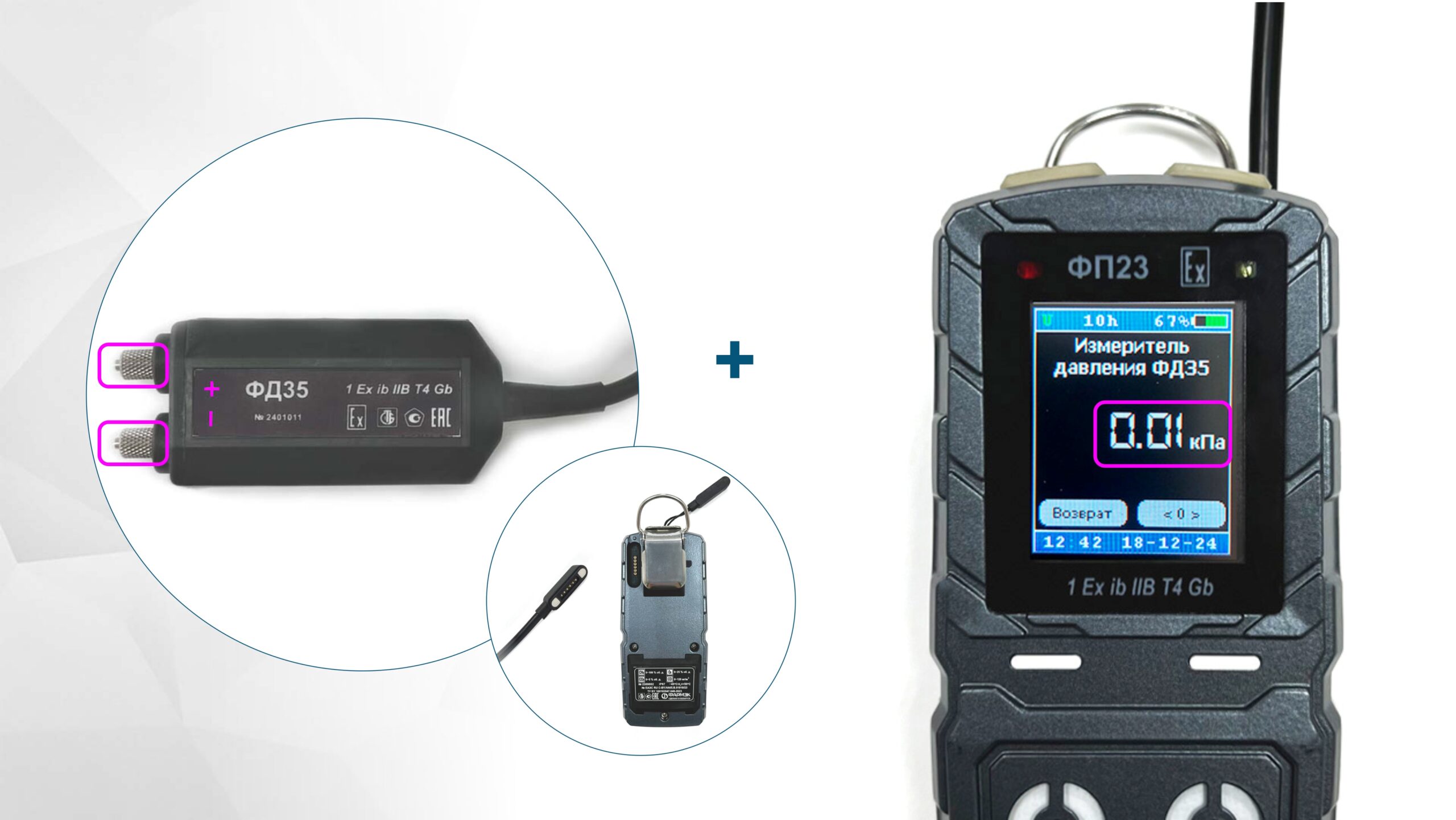

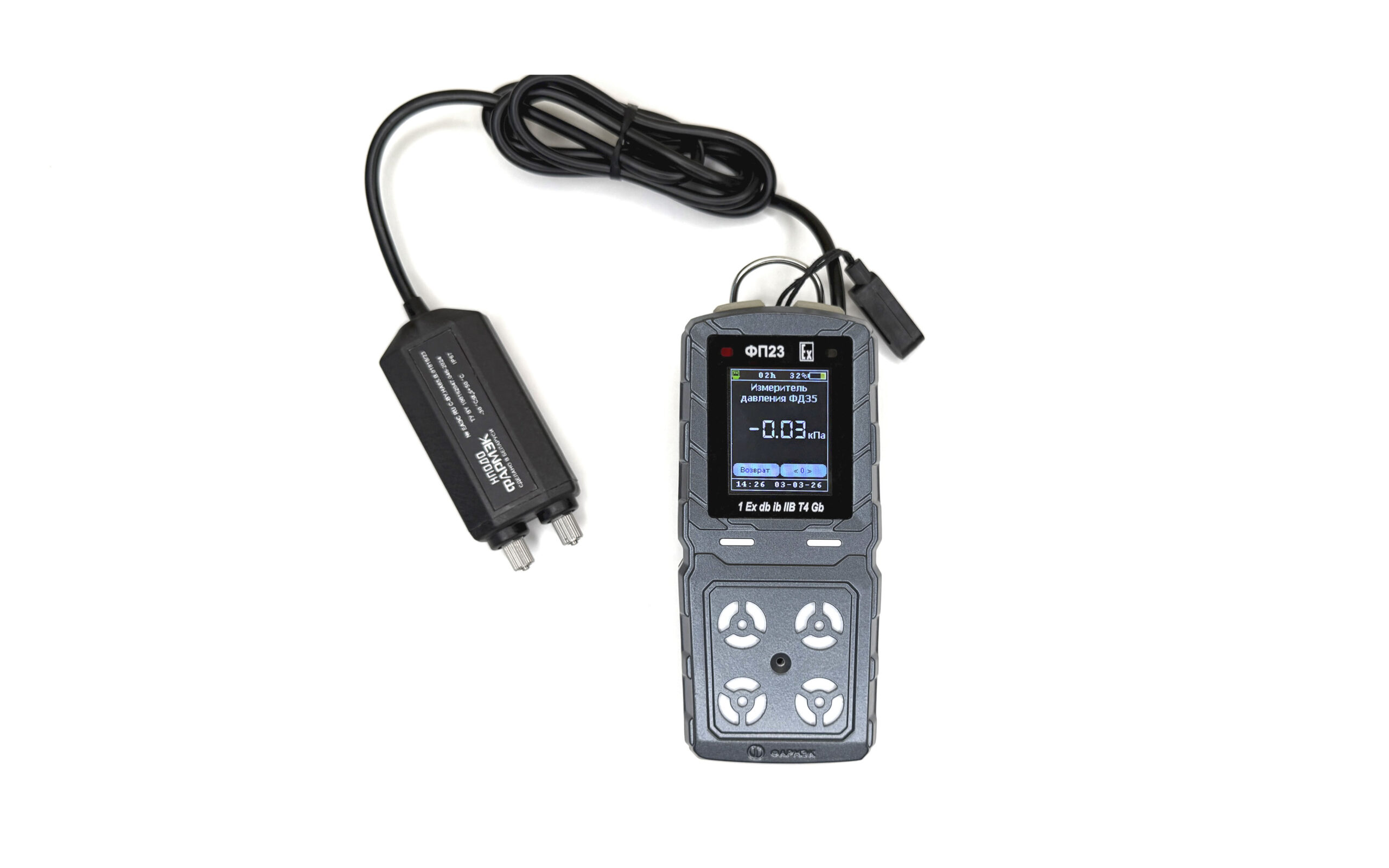

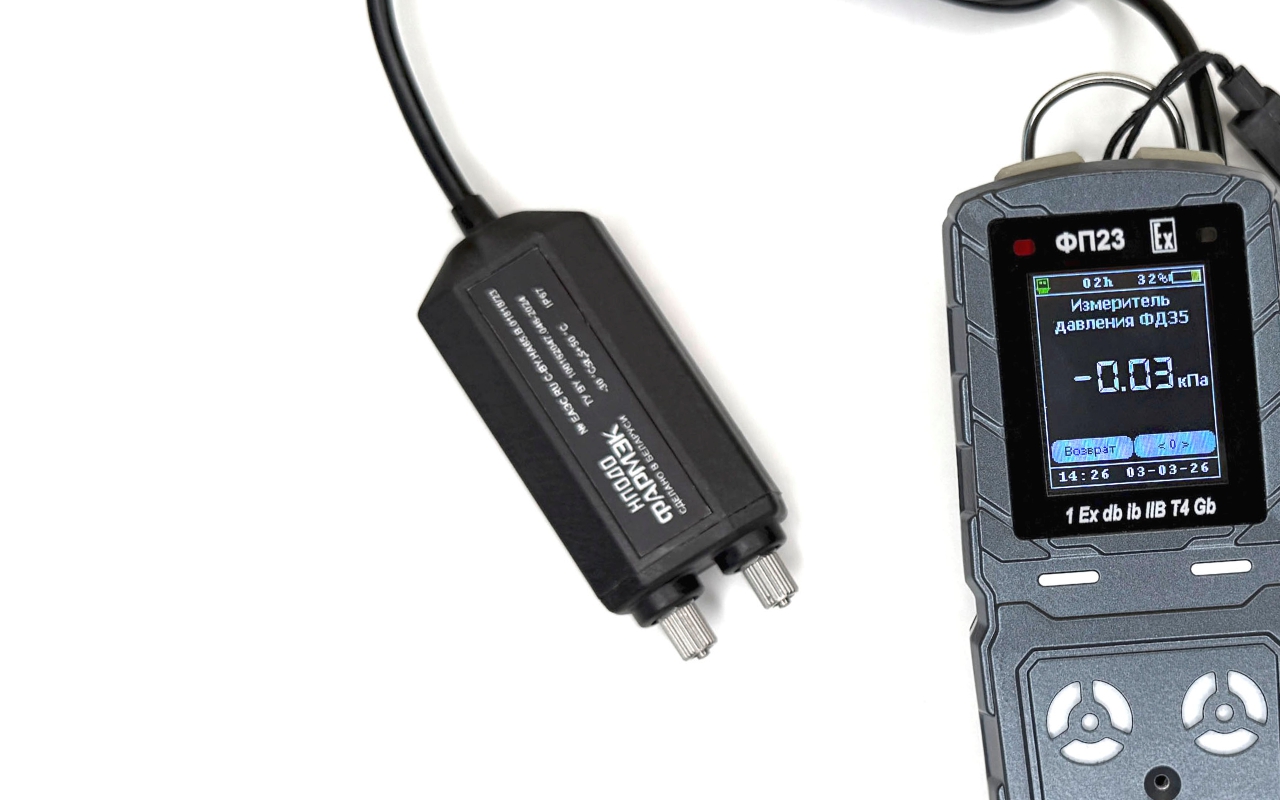

ФД35 — устройство в виде выносного блока, взрывозащищенного исполнения, который может присоединяться непосредственно к газопроводу. Измеритель работает при подключении к газоанализатору ФП23 или иным устройствам, выходные искробезопасные цепи которых соответствуют входным цепям измерителя.

Подключение измерителя производится  через специализированный разъем USB.

Область применения:

ФД35 используется в газовой нефтехимической и других отраслях промышленности, энергетики, коммунальных хозяйств и экологии.

Отличительные особенности:

  • ФД35 являются прибором без источника питания и может быть использован совместно с прибором ФП23.

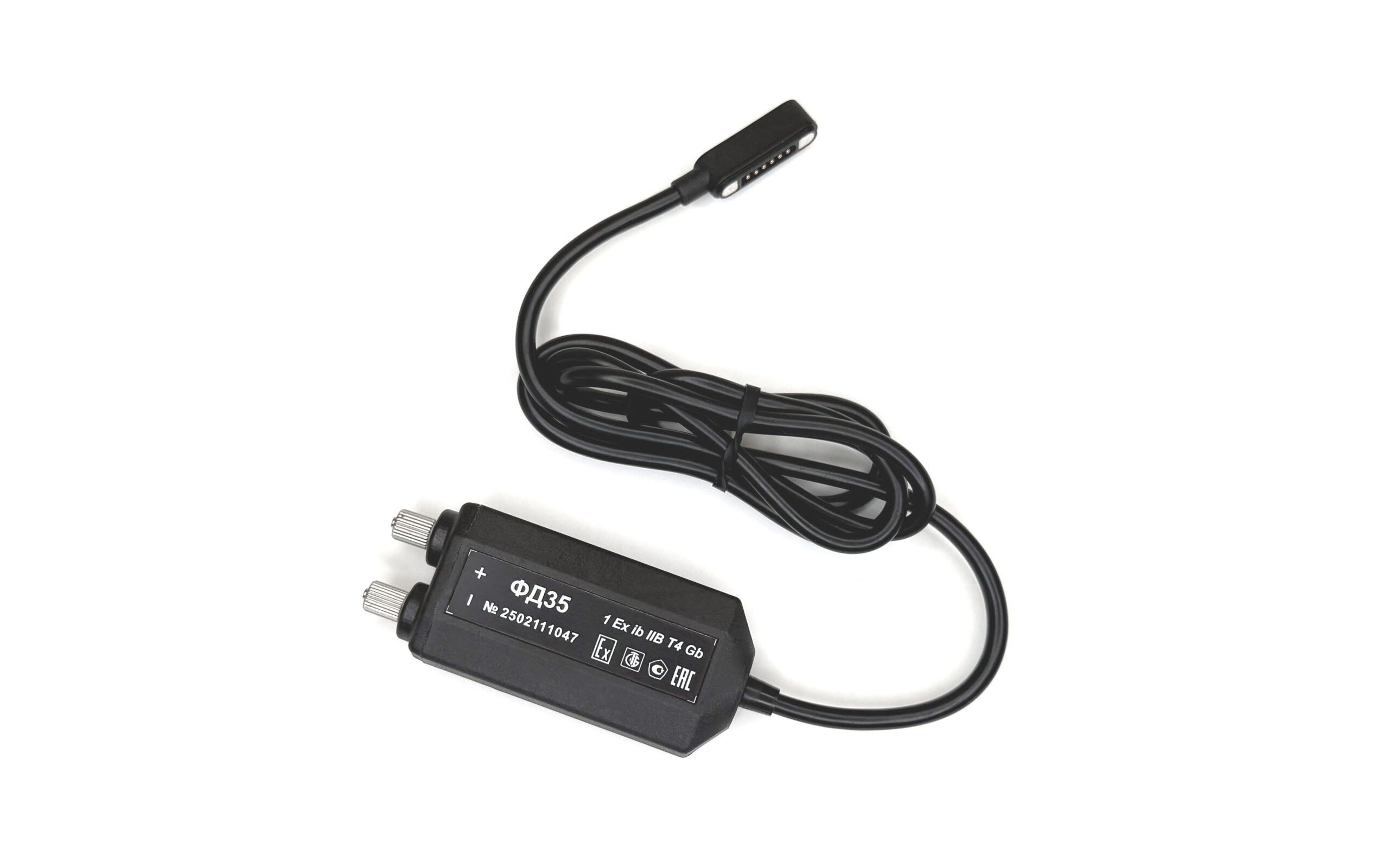

  • Магнитный пружинный разъем Pogo pin для передачи данных и питания.
  • Маркировку взрывозащиты 1 Ex ib IIВ Т4 Gb.

Комплект поставки:

НаименованиеКоличество, шт.
Блок измерителя низкого давления ФД351
USB кабель ПР21-09.12.0001
Трубка TU 0425 BU1
Паспорт*1
Упаковка

1

Дополнительные аксессуары:
Насадка L=65 мм1**
Насадка ½”1**
Насадка 1”1**
Насадка L=190 мм1**
Примечание

* Текст методики поверки включен в паспорт.

** Поставляется при указании в заказе.

Технические характеристики:

Климатические условия эксплуатации измерителя:
— температуре окружающей среды от минус 30°С до плюс 50 °С;
— относительной влажности 98 % при 25 °С;
— атмосферного давления от 84,0 до 106,7 кПа

  • Напряжение питания постоянного тока должно быть от 3,2 до 5,2 В.
  • Диапазон измерений давления от 0 до 20 кПа. Верхний предел измерения (ВПИ) давления 20 кПа.
  • Предельное подаваемое давление, не более 40 кПа. Измеритель должен выдерживать перегрузку со стороны плюсового и минусового входа в течение 1 мин односторонним воздействием давления, равного (40,0 ± 0,4) кПа.
  • Допускаемая приведенная погрешность к верхнему пределу измерений давления свыше 0 °С до плюс 50 ºС не более ±1 %. Допускаемая приведенная погрешность к верхнему пределу измерений давления от минус 30 °С до 0 ºС не более ±2 %.
  • Средняя наработка на отказ не менее 30000 ч

Дополнительная информация:

Масса, кг, не более0,12
Габариты, мм, не более82 х 36 х 20
Степень защиты оболочкиIP67
Диапазон рабочих температур, С°-30 +50
Срок службы, год10
Гарантийный срок эксплуатации, мес.18
Поверочный интервал, мес.12
