Техническая поддержка

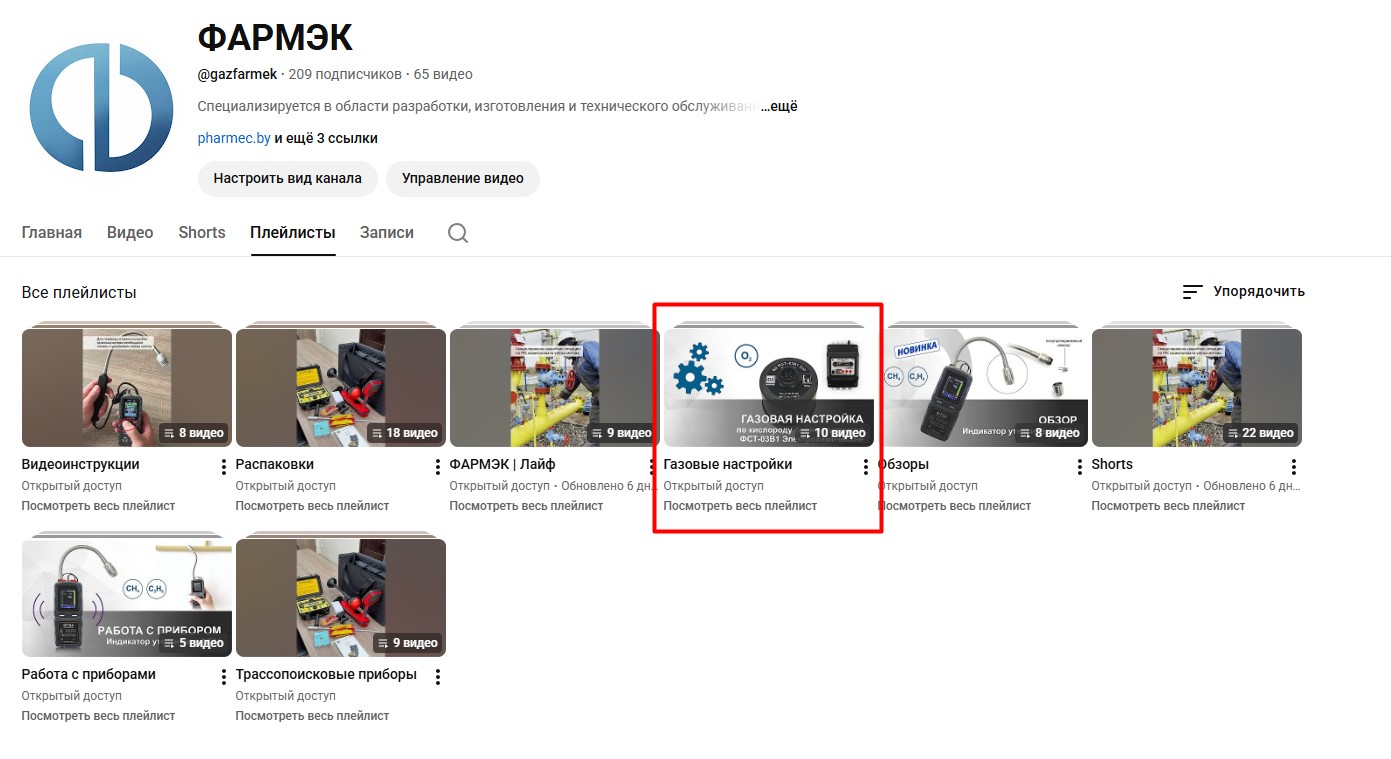

В данной видеоинструкции показана газовая настройка по кислороду (О2) БД ФСТ-03В1.

В данной видеоинструкции показана газовая настройка по углекислому газу (СО2) оптика БД ФСТ-03В1.

В данной видеоинструкции показана газовая настройка по метану (СН4) оптика БД ФСТ-03В1.

В данной видеоинструкции показана газовая настройка по углекислому газу (СО2) газоанализатора ФП34.

В данной видеоинструкции показана газовая настройка по метану (CН4) газоанализатора ФП34.

В данной видеоинструкции показана газовая настройка индикатора утечки газа ФТ-02В1.

В данной видеоинструкции показана газовая настройка по кислороду (О2) газоанализатора ФП34. Во время просмотра видео важно обращать внимание на комментарии, которые относятся к соответствующим этапам настройки.

В данном видео представлена инструкция по подключению блока релейного расширения (БРР) к блоку питания и сигнализации (БПС) ФСТ-03В1, а также показано тестирование пороговых устройств на примере датчика ФСТ-03В1 на СН4 (метан).

В данном видео на примере ГА ФСТ-03В представлена инструкция по подключению блока релейного расширения (БРР) к газоанализаторам ФСТ-03В/ФСТ-03м, а также показано тестирование пороговых устройств на примере датчика ФСТ-03В на СН4 (метан).

В данном видео показано включение/выключение каналов в БПС ФСТ-03В1. Для примера используется три блока датчика ФСТ-03В1.

Для примера используется газоанализатор ФСТ-03В
и три блока датчика (метан, пропан, угарный газ).

На примере используется газоанализатор ФСТ-03В,
где продемонстрированы аварии.

Видно предназначено для сервисных организаций, которые сертифицированы для выполнения данных видов работ с приборами газовой безопасности.

В данной видеоинструкции показана газовая настройка газоанализатора ФП11.2к на метан с оптическим сенсором (диапазон изм. 0-5%, 5-100% об. доли газа.

Видно предназначено для сервисных организаций, которые сертифицированы для выполнения данных видов работ с приборами газовой безопасности.

В данной видеоинструкции показана газовая настройка газоанализатора ФП33 с помощью адаптера инфракрасной связи IrTecAd.

Видно предназначено для сервисных организаций, которые сертифицированы для выполнения данных видов работ с приборами газовой безопасности.

В данной видеоинструкции показана газовая настройка газоанализатора ФП21 с помощью адаптера инфракрасной связи IrTecAd.

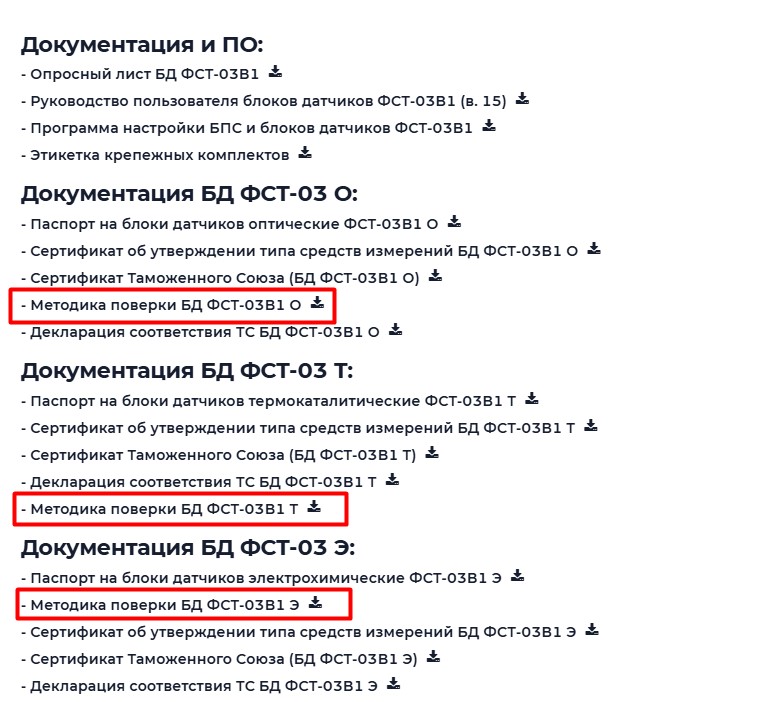

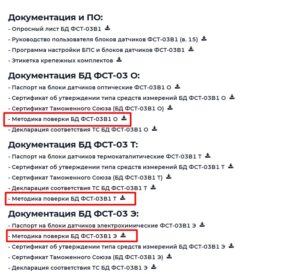

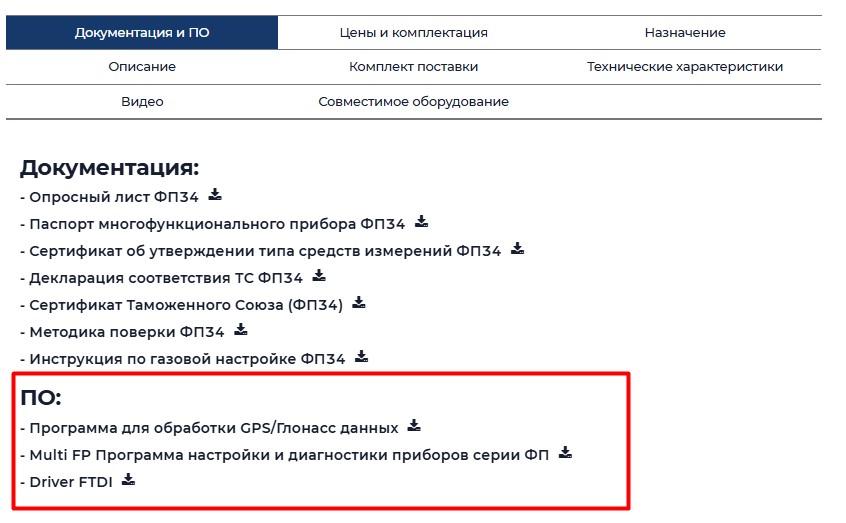

Файлы для скачивания (сертификаты, паспорта, газовые настройки, методики настройки, руководства пользователя, программы и т.п.)  для приборов производства НПОДО «ФАРМЭК» Вы можете найти на странице «Файлы и поддержка».

Подробную информацию о сенсорах/блоках датчиков, которые используются в приборах производства НПОДО «ФАРМЭК» Вы можете найти на странице «Газочувствительные элементы».

Возможные неисправности для приборов ФСТ-03М, ФСТ-03В и ФСТ-03В1 приведены в таблице:

Под калибровкой датчиков подразумевается отстрел нуля и концентрации. В процессе калибровки блок питания и сигнализации (БПС), может выдавать сообщение «ошибка выполнения”.

Для калибровки блоков датчиков требуется в розетке РС4ТВ поставить перемычку для разрешения записи.
Номера контактов могут не совпадать в соответствии с приведенным рисунками. Схема переходника для калибровки прямоугольных датчиков приведена на Рис. 1. Номера контактов в соответствии с текущей китайской нумерацией, разъемы показаны со стороны пайки. Схема переходника для калибровки круглых датчиков приведена на Рис. 2.

Примеры вышеуказанных схем можно скачать здесь.

При включении блока датчика (ФСТ-03М, ФСТ-03В, ФСТ-03В1), длительное время находившегося в выключенном состоянии, в течение нескольких минут возможна индикация завышенного значения концентрации.

Удерживая кнопку «+» одновременно нажать кнопку «СБРОС» и удерживать их в нажатом состоянии, звучит сигнал «Марш победы» (3 коротких, 1 длинный), прибор переходит в режим ввода пароля. Снова жмем «СБРОС». В верхней строке табло отображается «Контраст» и напряжение смещения ЖКИ в вольтах, в нижней текущая температура. Кнопками «+» и «–» установите приемлемую контрастность. Нажмите «СБРОС» для сохранения значения и возврата в рабочий режим.

Приборы ФСТ-03М, ФСТ-03В и ФСТ-03В1 подлежат обязательной поверке в органах государственной метрологической службы при выпуске из производства, после ремонта и в процессе эксплуатации.

— Периодическая поверка ФСТ-03М проводится через межповерочный интервал, который составляет не более 12 месяцев.

— Периодическая поверка ФСТ-03В/ФСТ-03В1 проводится через межповерочный интервал, который составляет не более 6 месяцев.

Приборы реализуются уже с первичной поверкой, которая указывается в паспорте соответствующего средства измерения. Если необходимо провести повторную поверку, то можно обратиться в местный ЦСМС (центр стандартизации, метрологии и сертификации) или в лабораторию НПОДО «ФАРМЭК», где работают совместно поверители из БелГИМ и специалисты технического отдела.

Подробнее ознакомится о сдаче приборов в поверку можно здесь.

Соединительная линия между блоком датчика (БД) и блоком питания и сигнализации (БПС) может быть любой длинны, главное чтобы сопротивление каждой жилы кабеля не превышало 10 Ом. Сечение жилы определяется клеммами БПС. Экранирование не нужно. Для искробезопасных цепей дополнительные требования к кабелю: L = 0.5 мГн, С = 0.25 мкФ.

Блок датчика ФСТМ/ФСТ-03В контролирует концентрацию измеряемого компонента только в точке его установки.

Тип прибора и размещение датчиков определяются проектом. Однако, котельные не являются категоричными помещениями, поэтому допускается установка не взрывозащищённого исполнения газоанализатора (Газоанализатор ФСТ-03М).

НПОДО «ФАРМЭК» не занимаемся разработкой проектов и монтажом, а только производит приборы газовой безопасности.

Далее приведены только несколько общих рекомендаций:
— датчики устанавливаются в местах наиболее возможного скопления контролируемого компонента;
— для легких горючих газов (метан/природный газ) на расстоянии около 30 см от потолка;
— для тяжелых горючих газов (пропан/сжиженный газ, пары бензина и т.п.) на расстоянии около 30 см от пола;
— для вредных и отравляющих газов (монооксид углерода, аммиака) на уровне нахождения обслуживающего персонала (∼120 см от пола).
