Блоки датчиков ФСТ-03В1

Блоки датчиков взрывозащищенного исполнения типа ФСТ-03В1 предназначены для непрерывного автоматического измерения объемной доли метана (CH4), пропана (C3Н8), массовой концентрации угарного газа (CO), кислорода (O2), аммиака (NH3), водорода (Н2), сероводорода (Н2S), углекислого газа (СО2), а так же довзрывных концентраций газов и паров (Ex) и выдачи звуковой и световой сигнализации при превышении установленных пороговых значений объемной доли газов.
Опросный лист Оставить заявку
  • Цены и комплектация
  • Назначение
  • Описание
  • Технические характеристики
  • Комплект поставки
  • Видео
  • Документация и ПО
  • Совместимое оборудование

Цена и комплектация:

Наименование

Примечание

Артикул

Цена

с НДС

Оптические датчики:
Блок датчика оптический ФСТ-03В1 ОCH4 | ФСТ-03В1 О.00

0-5,0 об.д., % — диапазон измерения
0-99,9 об.д., % — диапазон показания

АРТ232119по запросу
Блок датчика оптический ФСТ-03В1 ОСН4 | 4-20мА | ФСТ-03В1 О.01

0-5,0 об.д., % — диапазон измерения
0-99,9 об.д., % — диапазон показания

АРТ2321190по запросу
Блок датчика оптический ФСТ-03В1 ОСН4 | IP67 | ФСТ-03В1 О.10

0-5,0 об.д., % — диапазон измерения
0-99,9 об.д., % — диапазон показания

АРТ232219по запросу
Блок датчика оптический ФСТ-03В1 ОСН4 | 4-20мА | IP67 | ФСТ-03В1 О.11

0-5,0 об.д., % — диапазон измерения
0-99,9 об.д., % — диапазон показания

АРТ2322190по запросу
Блок датчика оптический ФСТ-03В1 ОЕх | БД ФСТ-03В1 О.00

0 до 99,9 НКПР, % — диапазон измерения
0 до 99,9 НКПР, % — диапазон показания

АРТ232120по запросу
Блок датчика оптический ФСТ-03В1 ОЕх | 4-20мА | ФСТ-03В1 О.01

0 до 99,9 НКПР, % — диапазон измерения
0 до 99,9 НКПР, % — диапазон показания

АРТ2321200по запросу
Блок датчика оптический ФСТ-03В1 ОЕх | IP67 | ФСТ-03В1 О.10

0 до 99,9 НКПР, % — диапазон измерения
0 до 99,9 НКПР, % — диапазон показания

АРТ232220по запросу
Блок датчика оптический ФСТ-03В1 ОЕх | 4-20мА | IP67 | ФСТ-03В1 О.11

0 до 99,9 НКПР, % — диапазон измерения
0 до 99,9 НКПР, % — диапазон показания

АРТ2322200по запросу
Блок датчика оптический ФСТ-03В1 ОСО2 | ФСТ-03В1 О.00

0-2,5 об.д., % — диапазон измерения
0-99,9 об.д., % — диапазон показания

АРТ232160по запросу
Блок датчика оптический ФСТ-03В1 ОСО2 | 4-20мА | ФСТ-03В1 О.01

0-2,5 об.д., % — диапазон измерения
0-99,9 об.д., % — диапазон показания

АРТ2321600по запросу
Блок датчика оптический ФСТ-03В1 ОСО2 | IP67 | ФСТ-03В1 О.10

0-2,5 об.д., % — диапазон измерения
0-99,9 об.д., % — диапазон показания

АРТ232260по запросу
Блок датчика оптический ФСТ-03В1 ОСО2 | 4-20мА | IP67 | ФСТ-03В1 О.11

0-2,5 об.д., % — диапазон измерения
0-99,9 об.д., % — диапазон показания

АРТ2322600по запросу
Термокаталитические датчики:
Блок датчика термокаталитический ФСТ-03В1 ТCH4 | ФСТ-03В1 Т.00

0-2,50 об.д., % — диапазон измерения
0 до 5,00 об.д., % — диапазон показания

АРТ232019по запросу
Блок датчика термокаталитический ФСТ-03В1 ТCH4 | 4-20мА | ФСТ-03В1 Т.01

0-2,50 об.д., % — диапазон измерения
0 до 5,00 об.д., % — диапазон показания

АРТ2320190по запросу
Блок датчика термокаталитический ФСТ-03В1 ТCH4 | IP67 | ФСТ-03В1 Т.10

0-2,50 об.д., % — диапазон измерения
0 до 5,00 об.д., % — диапазон показания

АРТ231719по запросу
Блок датчика термокаталитический ФСТ-03В1 ТCH4 | 4-20мА | IP67 | ФСТ-03В1 T.11

0-2,50 об.д., % — диапазон измерения
0 до 5,00 об.д., % — диапазон показания

АРТ2317190по запросу
Блок датчика термокаталитический ФСТ-03В1 ТС3Н8 | ФСТ-03В1 Т.00

0-1,00 об.д., % — диапазон измерения
0-2,00 об.д., % — диапазон показания

АРТ232042по запросу
Блок датчика термокаталитический ФСТ-03В1 ТС3Н8 | 4-20мА | ФСТ-03В1 Т.01

0-1,00 об.д., % — диапазон измерения
0-2,00 об.д., % — диапазон показания

АРТ2320420по запросу
Блок датчика термокаталитический ФСТ-03В1 ТС3Н8 | IP67 | ФСТ-03В1 Т.10

0-1,00 об.д., % — диапазон измерения
0-2,00 об.д., % — диапазон показания

АРТ231742по запросу
Блок датчика термокаталитический ФСТ-03В1 ТС3Н8 | 4-20мА | IP67 | ФСТ-03В1 T.11

0-1,00 об.д., % — диапазон измерения
0-2,00 об.д., % — диапазон показания

АРТ2317420по запросу
Блок датчика термокаталитический ФСТ-03В1 ТEx | ФСТ-03В1 Т.00

0 до 50,0 НКПР, % — диапазон измерения
0 до 99,9 НКПР, % — диапазон показания

АРТ232020по запросу
Блок датчика термокаталитический ФСТ-03В1 ТEx | 4-20мА | ФСТ-03В1 Т.01

0 до 50,0 НКПР, % — диапазон измерения
0 до 99,9 НКПР, % — диапазон показания

АРТ2320200по запросу
Блок датчика термокаталитический ФСТ-03В1 ТEx | IP67 | ФСТ-03В1 Т.10

0 до 50,0 НКПР, % — диапазон измерения
0 до 99,9 НКПР, % — диапазон показания

АРТ231720по запросу
Блок датчика термокаталитический ФСТ-03В1 ТEx | 4-20мА | IP67 | ФСТ-03В1 T.11

0 до 50,0 НКПР, % — диапазон измерения
0 до 99,9 НКПР, % — диапазон показания

АРТ2317200по запросу
Блок датчика термокаталитический ФСТ-03В1 ТH2 | ФСТ-03В1 Т.00

0-2,00 об.д., % — диапазон измерения

АРТ232040по запросу
Блок датчика термокаталитический ФСТ-03В1 ТH2 | 4-20мА | ФСТ-03В1 Т.01

0-2,00 об.д., % — диапазон измерения

АРТ2320400по запросу
Блок датчика термокаталитический ФСТ-03В1 ТH2 | IP67 | ФСТ-03В1 Т.10

0-2,00 об.д., % — диапазон измерения

АРТ231740по запросу
Блок датчика термокаталитический ФСТ-03В1 ТH2 | 4-20мА | IP67 | ФСТ-03В1 T.11

0-2,00 об.д., % — диапазон измерения

АРТ2317400по запросу
Электрохимические датчики:
Блок датчика электрохимический ФСТ-03В1 ЭCО | ФСТ-03В1 Э.00

0-125 мг/м3 — диапазон измерения
0-999 мг/м3 — диапазон измерения

АРТ231821по запросу
Блок датчика электрохимический ФСТ-03В1 ЭCО | 4-20мА | ФСТ-03В1 Э.01

0-125 мг/м3 — диапазон измерения
0-999 мг/м3 — диапазон измерения

АРТ2318210по запросу
Блок датчика электрохимический ФСТ-03В1 ЭCО | IP67 | ФСТ-03В1 Э.10

0-125 мг/м3 — диапазон измерения
0-999 мг/м3 — диапазон измерения

АРТ231921по запросу
Блок датчика электрохимический ФСТ-03В1 ЭCО | 4-20мА | IP67 | ФСТ-03В1 Э.11

0-125 мг/м3 — диапазон измерения
0-999 мг/м3 — диапазон измерения

АРТ2319210по запросу
Блок датчика электрохимический ФСТ-03В1 ЭО2 | ФСТ-03В1 Э.00

0-25 об.д., % — диапазон измерения
0-99,9 об.д., % — диапазон показания

АРТ231824по запросу
Блок датчика электрохимический ФСТ-03В1 ЭО2 | 4-20мА | ФСТ-03В1 Э.01

0-25 об.д., % — диапазон измерения
0-99,9 об.д., % — диапазон показания

АРТ2318240по запросу
Блок датчика электрохимический ФСТ-03В1 ЭО2 | IP67 | ФСТ-03В1 Э.10

0-25 об.д., % — диапазон измерения
0-99,9 об.д., % — диапазон показания

АРТ231924по запросу
Блок датчика электрохимический ФСТ-03В1 ЭО2 | 4-20мА | IP67 | ФСТ-03В1 Э.11

0-25 об.д., % — диапазон измерения
0-99,9 об.д., % — диапазон показания

АРТ2319240по запросу
Блок датчика электрохимический ФСТ-03В1 ЭН2S | IP67 | ФСТ-03В1 Э.10

0-50,0 мг/м3 — диапазон измерения
0-99,9 мг/м3 — диапазон измерения

АРТ231950по запросу
Блок датчика электрохимический ФСТ-03В1 ЭН2S | 4-20мА | IP67 | ФСТ-03В1 Э.11

0-50,0 мг/м3 — диапазон измерения
0-99,9 мг/м3 — диапазон измерения

АРТ2319500по запросу
Блок датчика электрохимический ФСТ-03В1 ЭNH3 1000 | IP67 | ФСТ-03В1 Э.10

0-625 мг/м3 — диапазон измерения
0-999 мг/м3 — диапазон измерения

АРТ231923по запросу
Блок датчика электрохимический ФСТ-03В1 ЭNH3 1000 | 4-20мА | IP67 | ФСТ-03В1 Э.11

0-625 мг/м3 — диапазон измерения
0-999 мг/м3 — диапазон измерения

АРТ2319230по запросу
Блок датчика электрохимический ФСТ-03В1 ЭNH3 2500 | IP67 | ФСТ-03В1 Э.10

0-1750 мг/м3 — диапазон измерения
0-1999 мг/м3 — диапазон измерения

АРТ231944по запросу
Блок датчика электрохимический ФСТ-03В1 ЭNH3 2500 | 4-20мА | IP67 | ФСТ-03В1 Э.11

0-1750 мг/м3 — диапазон измерения
0-1999 мг/м3 — диапазон измерения

АРТ2319440по запросу
Блок датчика электрохимический ФСТ-03В1 ЭNH3 1000 | IP67 | устойчив к H2S | ФСТ-03В1 Э.10

0-1750 мг/м3 — диапазон измерения
0-1999 мг/м3 — диапазон измерения

АРТ2319233по запросу
Блок датчика электрохимический ФСТ-03В1 ЭNH3 1000 | 4-20мА | IP67 | устойчив к H2S  | ФСТ-03В1 Э.11

0-1750 мг/м3 — диапазон измерения
0-1999 мг/м3 — диапазон измерения

АРТ2319234по запросу

Крепежные комплекты на выбор (обязательно):

Крепежный комплект №1*для использования в помещенияхАРТКК210124,00
Крепежный комплект №2для тяжелых условий эксплуатации — для использования на улице и т.п.АРТКК210254,00
Крепежный комплект №3для присоединения к сбросным или настроечным свечам — для ГРП)АРТКК210360,00

*Стандартный крепежный комплект № 1 входит в стоимость,

если не выбраны крепежный комплект №2 и крепежный комплект №3.

Блоки питания и сигнализации (не обязательно):

не являются средством измерения и не подлежат государственной поверке

Блок питания и сигнализации (БПС) ФСТ-03В1230В | ФСТ-03В1.00АРТ232318по запросу
Блок питания и сигнализации (БПС) ФСТ-03В1230В | с модулем накопления | ФСТ-03В1.01АРТ2323180по запросу
Блок питания и сигнализации (БПС) ФСТ-03В124В | ФСТ-03В1.00АРТ232343по запросу
Блок питания и сигнализации (БПС) ФСТ-03В124В | с модулем накопления| ФСТ-03В1.01АРТ2323430по запросу

Поддерживаемые газы:

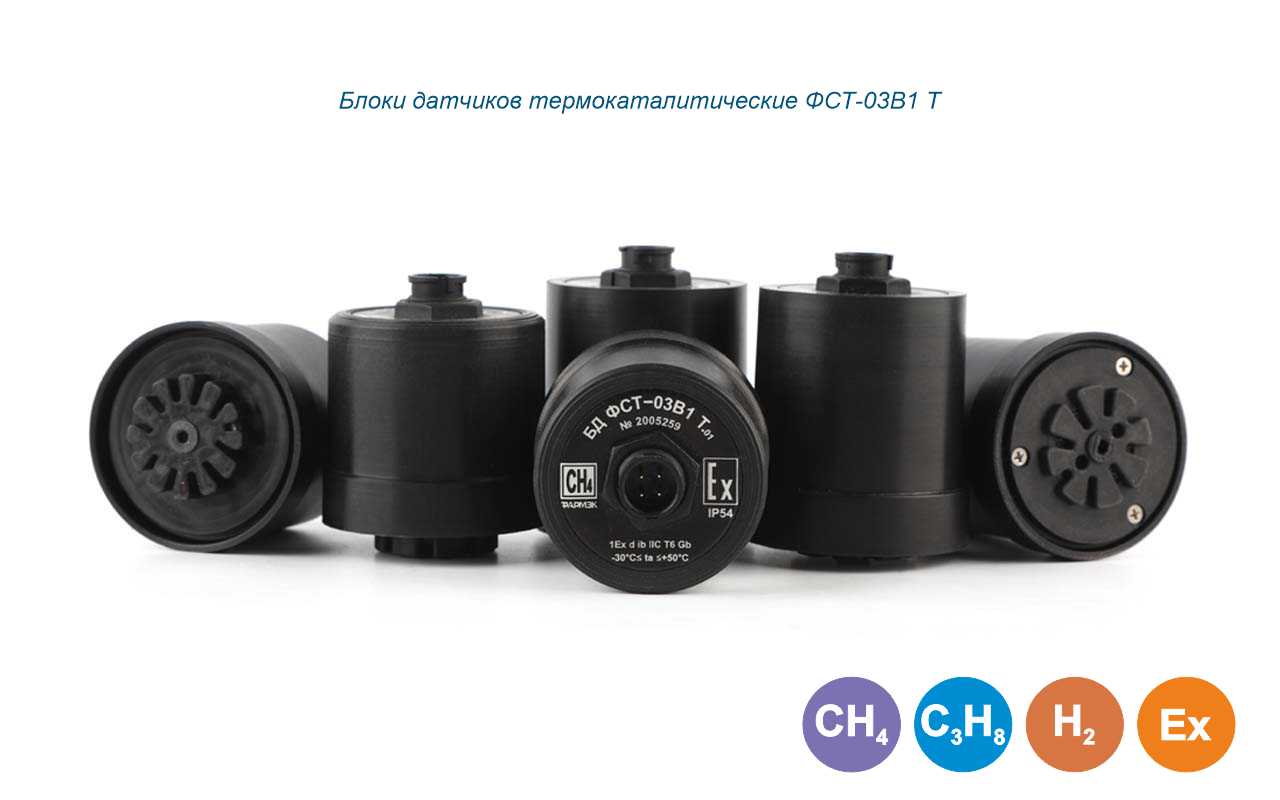

Термокаталитические сенсоры (Т):

  • Метан (CH4)
  • Пропан (C3H8)
  • Водород (H2)
  • Довзрывные концентрации газов и паров (Ex)

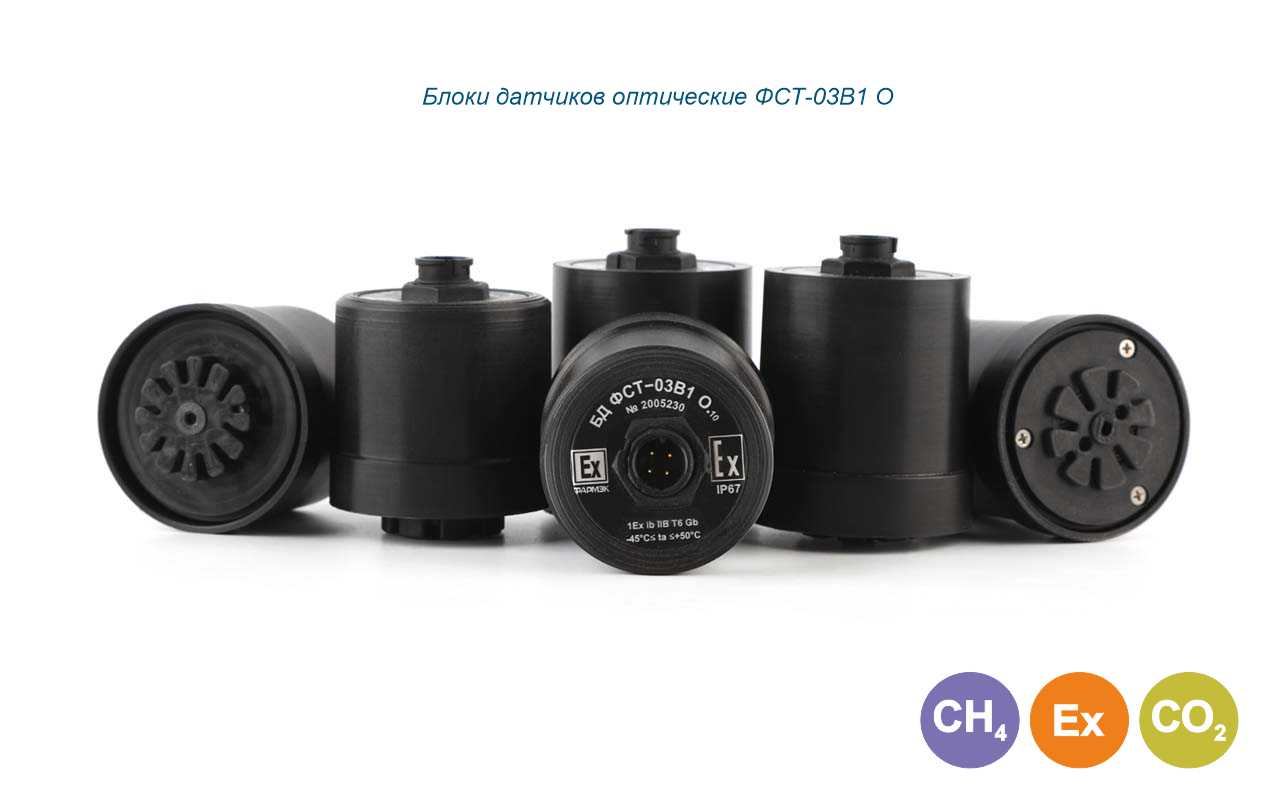

Оптические сенсоры (О):

  • Метан (CH4)
  • Углекислый газ (CO2)
  • Довзрывные концентрации газов и паров  (Ex)

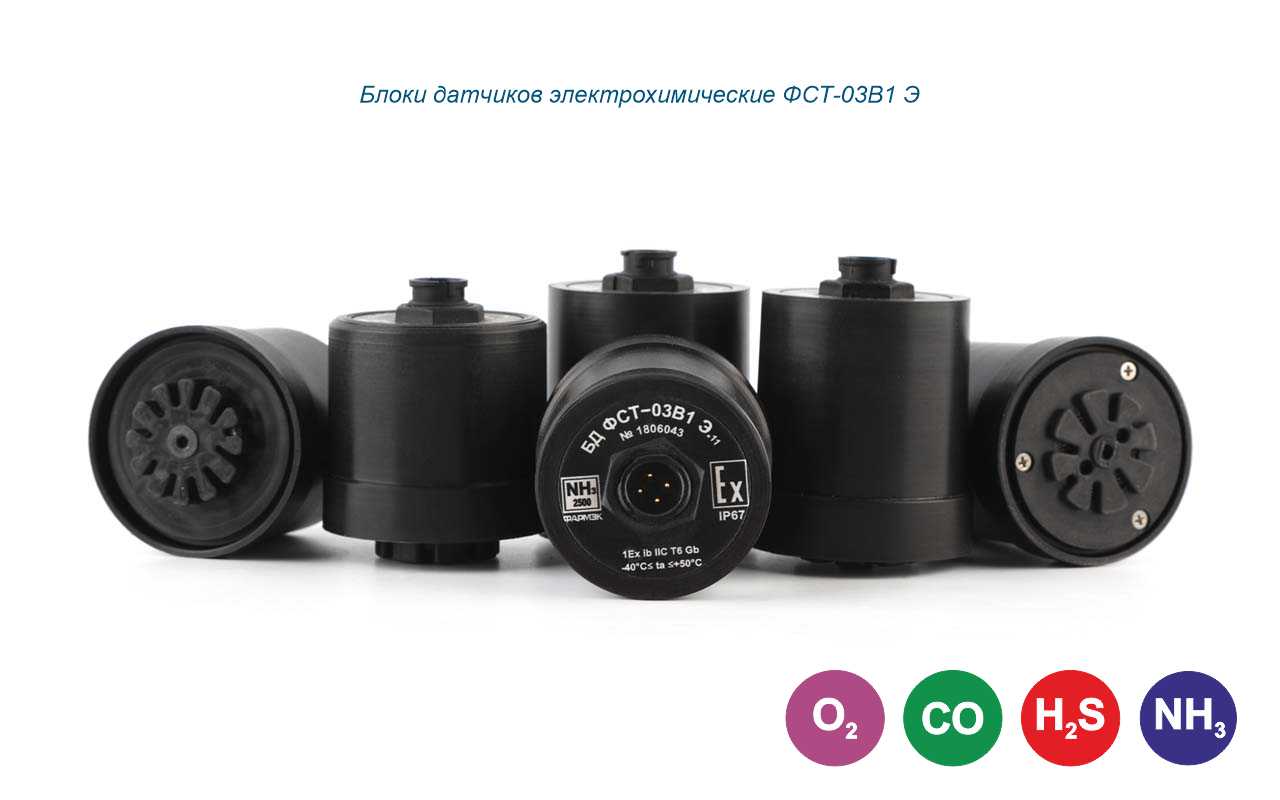

Электрохимические сенсоры (Э):

  • Кислород (O2)
  • Угарный газ (CO)
  • Сероводород (H2S)
  • Аммиак(NH3)

Назначение:

Блоки датчиков взрывозащищенного исполнения типа ФСТ-03В1 предназначены для непрерывного автоматического измерения объемной доли метана (CH4), пропана (C3Н8), массовой концентрации угарного газа (CO), кислорода (O2), аммиака (NH3), водорода (Н2), сероводорода (Н2S, углекислого газа (СО2), а так же довзрывных концентраций газов и паров (Ex) и выдачи звуковой и световой сигнализации при превышении установленных пороговых значений объемной доли газов.

Система контроля загазованности построена на базе блоков датчиков ФСТ-03В1 (далее БД), которые аттестованы как измерители концентрации газа, блока (блоков) питания и сигнализации (далее БПС) и дополнительных вспомогательных блоков.

Область применения:

Промышленные и гражданские объекты, где возможно образование взрывоопасных и отравляющих газовых смесей, представляющих угрозу здоровью и жизнедеятельности персонала.

БД содержит в своем составе первичный газовый преобразователь (сенсор) на термокаталитическом, электрохимическом или оптическом принципе. БПС ФСТ-03В1 обеспечивает формирование питающего напряжения для БД, прием информации о загазованности от БД, управление внешними исполнительными устройствами. БД и БПС соединяются по двух проводной линии связи – интерфейс типа А.

Отличительные особенности:

  • к 1-ому блоку питания и сигнализации (БПС) можно подключить до 8-ми шт. выносных блоков датчиков (БД) любой конфигурации;

  • отсчетное устройство для индикации концентрации, которую измеряет БД и (или) световую и звуковую сигнализацию полученных от БД сигналов превышения порогов;
  • возможность одновременного контроля нескольких точек, до количества каналов БПС;
  • коммутацию электрической цепи для управления внешними исполнительными устройствами;
  • контроль работоспособности каждого канала;
  • возможность накопления информации о загазованности и обмен информацией с внешними устройствами по интерфейсу RS-485 или 1wOk. При поставке прибор имеет адрес 1 на шине RS485 (1wOk).

Для увеличения числа релейных выходов управления внешними исполнительными устройствами прибор может быть укомплектован блоком релейного расширения (БРР) ФСТ-03В1.

Характеристики БД ФСТ-03В1:

Габаритные размеры, мм, не более80х60х60
Масса, кг, не более0,3
Мощность, потребляемая БПС , В×А,  не более2,5 (максимальный ток 150 мА)
Напряжение питания на входе БД, В6,5 В до 13В
Сопротивление линии связи с блоком датчика, Ом, не более20

Технические характеристики БПС ФСТ-03В1:

Сохраняет работоспособность при отклонении напряжения питания:

  1. БПС 220В от 207 В до 253 В, частотой (50±1) Гц;
  2. БПС 24 В от 18 В до 36 В
  • Время установления рабочего режима ФСТ-03В1 составляет не более 2 мин.
  • Параметры силовых реле БПС для управления внешними исполнительными устройствами: коммутируемый ток, не более 5А, коммутируемое напряжение, не более 230В.
  • Норма средней наработки на отказ по каждому каналу с учетом технического обслуживания – не менее 15000 ч.
  • БПС ФСТ-03В1 имеет искробезопасные выходные цепи уровня “ib”, маркировку взрывозащиты – [Ех ib Gb] IIC, соответствует ГОСТ 31610.11-2014 и предназначен для установки вне взрывоопасных зон помещений и наружных установок.
  • Средний срок службы БПС не менее 10 лет.

Дополнительные характеристики БПС ФСТ-03В1:

Габаритные размеры, мм, не более220х160х110
Масса, г, не более4,0
Мощность, потребляемая БПС , В×А,  не более5



Комплект поставки БПС:

Наименование

Кол-во, шт.
Блок питания и сигнализации 230В/24В1
Крепежный комплект1
Паспорт1
Шнур питания1
Насадкапо заказу
Упаковка1

Комплект поставки БД:

НаименованиеКол-во, шт.
Блок датчика ФСТ-03В11
Розетка РY07-04T1
Крепежный комплект №1 (АРТКК2101)1
Крепежный комплект №2 (АРТКК2102)По заказу
Крепежный комплект №3 (АРТКК2103)По заказу
Кронштейн-колокол (АРТКК2105)По заказу
Насадка ПР12-12.20.003По заказу
Удлинитель РY07-04TПо заказу
Коробка распределительная LD545По заказу
Паспорт*1
Упаковка1
* Методика поверки находится на сайте www.pharmec.by => Библиотека => Файлы и поддержка  => Методики поверки

Документация и ПО:

- Опросный лист БД ФСТ-03В1 - Презентация блоков датчиков ФСТ-03В1 - Паспорт блока питания и сигнализации ФСТ-03В1 - Руководство пользователя блоков датчиков ФСТ-03В1 - Сертификат Таможенного Союза (БПС ФСТ-03В1) - Декларация соответствия ТС БПС ФСТ-03В1 - Паспорт на блоки датчиков оптические ФСТ-03В1 О - Руководство пользователя блоков датчиков ФСТ-03В1 (в.14) - Сертификат об утверждении типа средств измерений БД ФСТ-03В1 О - Сертификат Таможенного Союза (БД ФСТ-03В1 О) - Методика поверки БД ФСТ-03В1 О - Декларация соответствия ТС БД ФСТ-03В1 О - Паспорт на блоки датчиков термокаталитические ФСТ-03В1 Т - Руководство пользователя блоков датчиков ФСТ-03В1 (в. 14) - Сертификат об утверждении типа средств измерений БД ФСТ-03В1 Т - Сертификат Таможенного Союза (БД ФСТ-03В1 Т) - Декларация соответствия ТС БД ФСТ-03В1 Т - Методика поверки БД ФСТ-03В1 Т - Паспорт на блоки датчиков электрохимические ФСТ-03В1 Э - Руководство пользователя блоков датчиков ФСТ-03В1 (в. 14) - Методика поверки БД ФСТ-03В1 Э - Сертификат об утверждении типа средств измерений БД ФСТ-03В1 Э - Сертификат Таможенного Союза (БД ФСТ-03В1 Э) - Декларация соответствия ТС БД ФСТ-03В1 Э - Программа настройки БПС и блоков датчиков ФСТ-03В1 - Каталог продукции НПОДО ФАРМЭК
