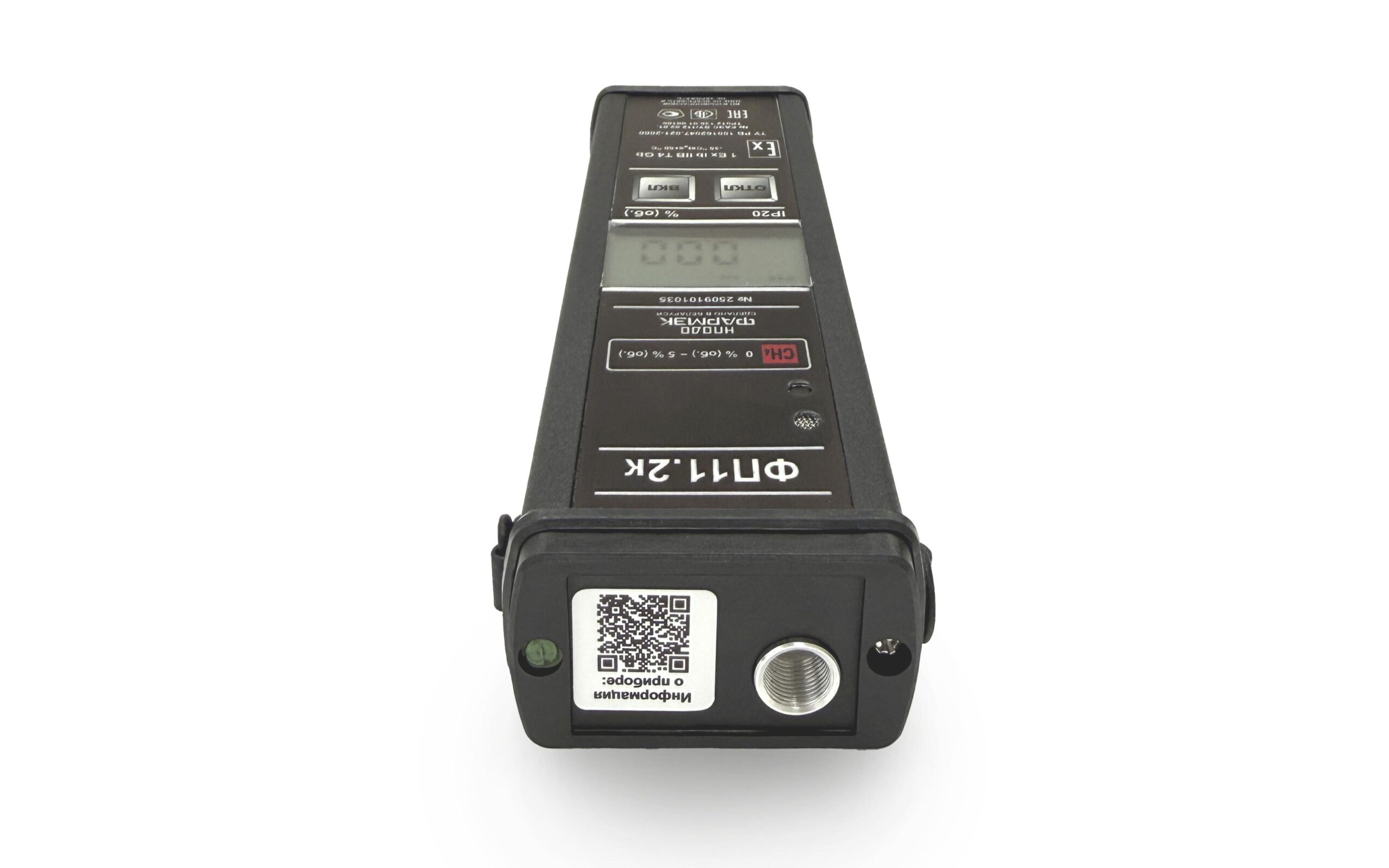

Газоанализатор ФП11.2к

Общая информация:

- Измеряет СН4, С3Н8

- Есть версия на СН4 с оптическим сенсором

- Определяет концентрацию от 1-ого до 2-ух компонентов

- Наличие микрокомпрессора и возможность подключения газозаборной штанги

- Взрывозащищенный прибор

- t диапазон, °С: от -35 до +50

- Является средством измерения и подлежит поверке.

Оставить заявку

Документация и ПО
Цены и комплектация
Описание
Комплект поставки
Технические характеристики
Видео
Совместимое оборудование

Документация:

- Паспорт газоанализатора ФП11.2к СН4/С3Н8 - Паспорт газоанализатора ФП11.2к СН4 5% оптика - Паспорт газоанализатора ФП11.2к СН4 100% оптика - Сертификат об утверждении типа средств измерений ФП11.2к - Сертификат Таможенного Союза ФП11.2к - Декларация соответствия ТС ФП11.2к - Методика поверки ФП11.2к - Методика настройки ФП11.2к с оптическим сенсором 5% - Методика настройки ФП11.2К с оптическим сенсором 100% - Методика настройки ФП11.2к с термокаталитическим сенсором - Руководство по эксплуатации ФП11.2к с оптическим сенсором - Руководство по эксплуатации ФП11.2к с термокаталитическим сенсором

ПО:

- Программа настройки и диагностики приборов серии ФП - Программа настройки и диагностики приборов серии ФП (приборы выпущенные до ноября 2025 г.)

Вариативность газоанализатора ФП11.2К

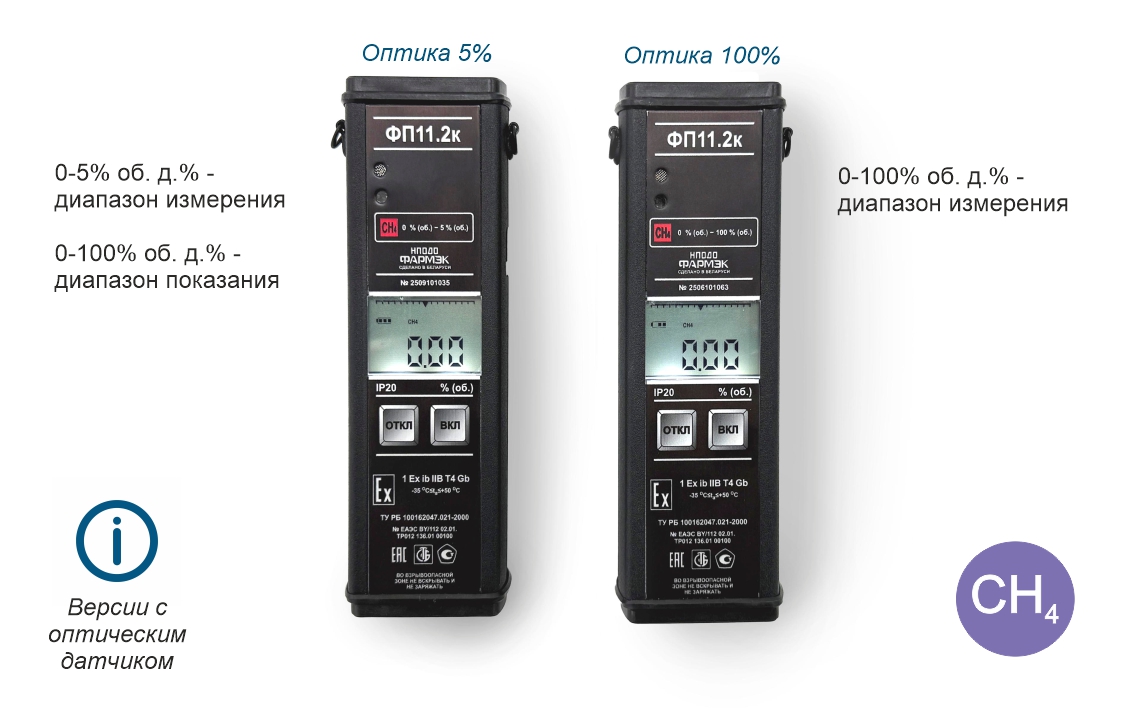

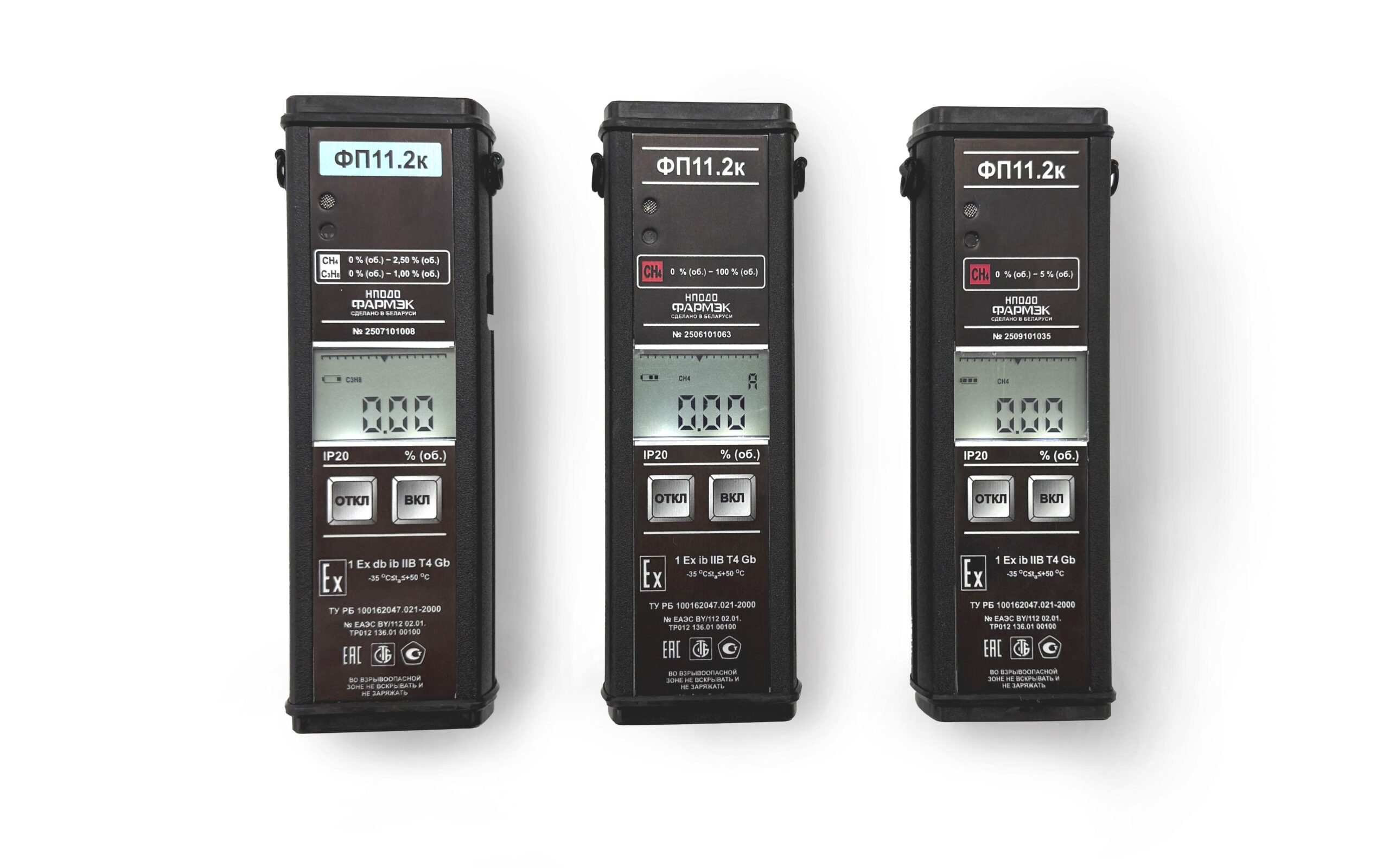

ФП11.2К выпускается в двух версиях: термокаталитический сенсор на СН4/С3Н8 (метан/пропан) или оптический сенсор на СН4 (метан). Также в комплект поставки могут входить различные штанги газозаборные для работы в труднодоступных местах.

! Разницу между оптическим и термокаталитическим сенсорами можно узнать здесь.

Наименование	Артикул	Примечание	Дополнительно	Цена с НДС
Газоанализатор ФП11.2к	АРТ023030	СН4/С3Н8 0-2,5% об. д.% - диапазон измерения 0-5,0% об. д.% - диапазон показания без штанги термокаталитический сенсор	ОКРБ 007-2012 (Код ТН ВЭД) 26.51.53.130 (9027101000)	по запросу
Газоанализатор ФП11.2к	АРТ23030	СН4/С3Н8 0-2,5% об. д.% - диапазон измерения 0-5,0% об. д.% - диапазон показания со штангой АРТ23113 термокаталитический сенсор	Штанга: L трубки = 1 м L штанги = 28 см ОКРБ 007-2012 (Код ТН ВЭД) 26.51.53.130 (9027101000)	по запросу
Газоанализатор ФП11.2к	АРТ23032	СН4/С3Н8 0-2,5% об. д.% - диапазон измерения 0-5,0% об. д.% - диапазон показания со штангой телескопической АРТ23111 термокаталитический сенсор	ОКРБ 007-2012 (Код ТН ВЭД) 26.51.53.130 (9027101000)	по запросу
Газоанализатор ФП11.2к	АРТ023031	СН4 0-5% об. д.% - диапазон измерения 0-100% об. д.% - диапазон показания без штанги оптический сенсор	ОКРБ 007-2012 (Код ТН ВЭД) 26.51.53.130 (9027101000)	по запросу
Газоанализатор ФП11.2к	АРТ23031	СН4 0-5% об. д.% - диапазон измерения 0-100% об. д.% - диапазон показания со штангой АРТ23113 оптический сенсор	Штанга: L трубки = 1 м L штанги = 28 см ОКРБ 007-2012 (Код ТН ВЭД) 26.51.53.130 (9027101000)	по запросу
Газоанализатор ФП11.2к	АРТ23033	СН4 0-5% об. д.% - диапазон измерения 0-100% об. д.% - диапазон показания со штангой телескопической АРТ23111 оптический сенсор	Штанга: L трубки=1 м; L штанги в сложенном виде = 38 см; L штанги в разложенном виде = 90 см ОКРБ 007-2012 (Код ТН ВЭД) 26.51.53.130 (9027101000)	по запросу
Газоанализатор ФП11.2к	АРТ023034	СН4 0-100% об. д.% - диапазон измерения 0-100% об. д.% - диапазон показания без штанги оптический сенсор	ОКРБ 007-2012 (Код ТН ВЭД) 26.51.53.130 (9027101000)	по запросу
Газоанализатор ФП11.2к	АРТ23034	СН4 0-100% об. д.% - диапазон измерения 0-100% об. д.% - диапазон показания со штангой АРТ23113 оптический сенсор	Штанга: L трубки = 1 м L штанги = 28 см ОКРБ 007-2012 (Код ТН ВЭД) 26.51.53.130 (9027101000)	по запросу
Газоанализатор ФП11.2к	АРТ23035	СН4 0-100% об. д.% - диапазон измерения 0-100% об. д.% - диапазон показания со штангой телескопической АРТ23111 оптический сенсор	Штанга: L трубки=1 м; L штанги в сложенном виде = 38 см; L штанги в разложенном виде = 90 см ОКРБ 007-2012 (Код ТН ВЭД) 26.51.53.130 (9027101000)	по запросу

Штанги газозаборные

Штанги газозаборные (на выбор):
! Длина пробоотборной трубки газозаборной штанги АРТ23113 составляет 1м. При необходимости можно увеличить длину до 8м.

Штанга АРТ23113

Лидер продаж

Предназначена для отбора проб контролируемой среды.

Для приборов: ФП33, ФП22, ФП11.2К, ФП 12.

L трубки = 1 м (можно увеличить до 8 м);
L штанги = 28 см от 48,00 руб

Подробнее

Штанга телескопическая АРТ23111

Предназначена для забора пробы анализируемой среды из труднодоступных мест, в том числе на большой высоте.

Для приборов: ФП33, ФП22, ФП11.2К, ФП 12.

L трубки = 1 м;
L штанги в сложенном виде = 38 см;
L штанги в разложенном виде = 90 см от 96,00 руб

Подробнее

Поддерживаемые газы:

Метан (CH₄) и Пропан (C₃H₈) — для газоанализатора с термокаталитическим сенсором производства НПОДО «ФАРМЭК»
Метан (CH₄) — для газоанализатора с оптическим сенсором

Назначение:

Газоанализатор взрывозащищенного исполнения предназначен для измерения объемной доли горючих газов, метана (CH₄) или пропана (C₃H₈), в воздухе и выдачи звуковой и световой сигнализации при превышении установленных пороговых значений объёмной доли газов.

Область применения:

Объекты систем газораспределения (ГРС, ГРП, ГРУ и т.д.), колодцы, котлованы, скважины, подземные хранилища газа и другие закрытые подземные и наземные помещения, в которых возможно образование взрывоопасных смесей газов и паров категорий IIA, IIB, IIC, групп Т1…Т5 по ГОСТ 30852.0.

Отличительные особенности:

Прочный металлический корпус, большой контрастный дисплей.
Высокая точность измерения.
Широкий температурный диапазон применения от -35 до +50 °С.
Электрическое питание автономное, в прибор установлен низкотемпературный LiPol аккумулятор. Заряд аккумуляторной батареи через USB разъем.

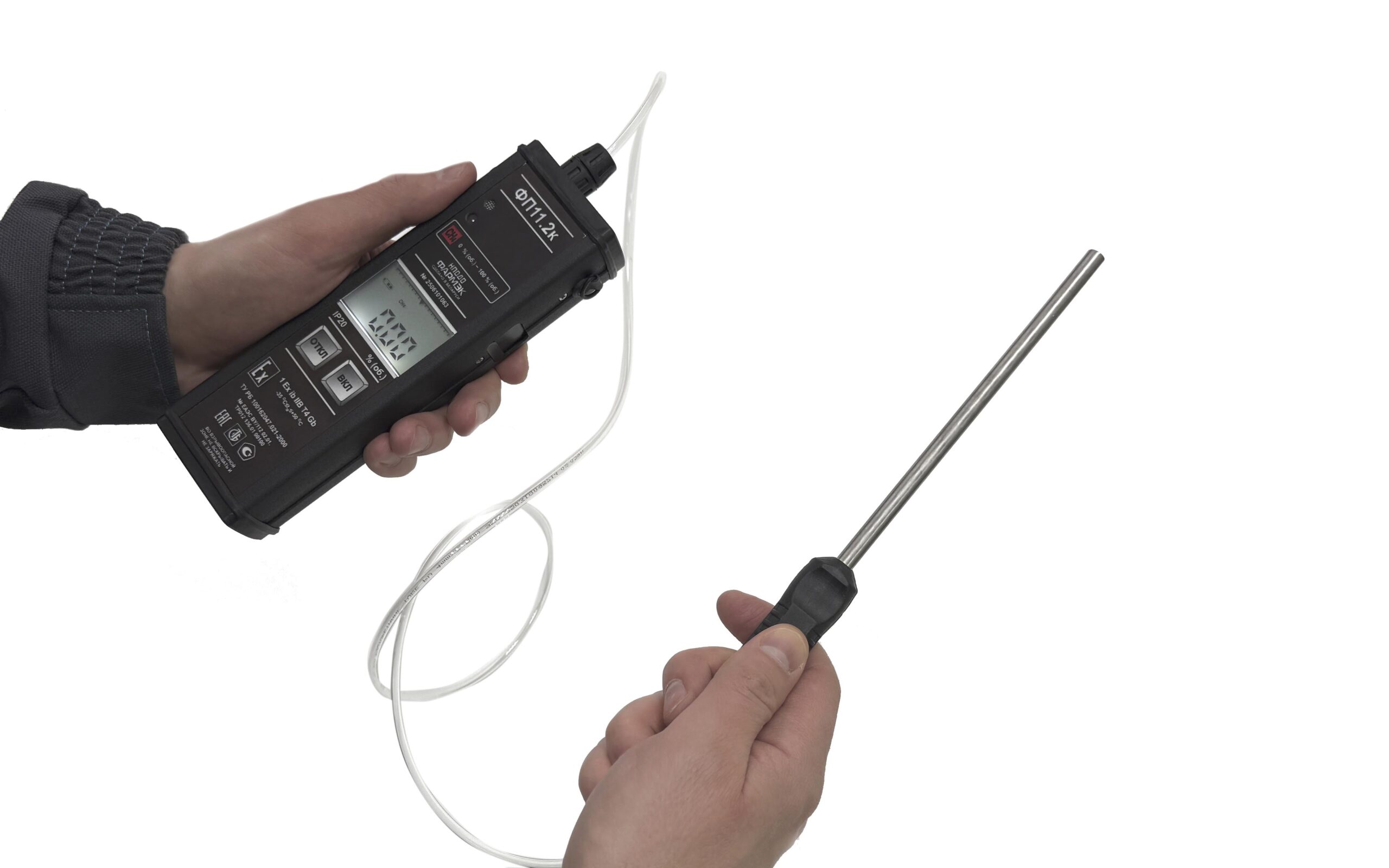

Встроенный микронасос и газозаборная штанга для принудительного забора пробы анализируемой среды.
Снабжен USB-портом для связи с компьютером или сервисным стендом.
Защита термокаталитического сенсора от отравления — при превышении максимально допустимой концентрации газа прибор автоматически отключает сенсор и микронасос.
Возможность легко и быстро производить ремонт сенсора путем замены блока датчика, уже калиброванного на метан, пропан или метан/пропан.
Отображение на дисплее информации о характерных неисправностях прибора, а также функция тестирования пороговых устройств.
Газоанализатор выполнен во взрывобезопасном исполнении с маркировкой взрывозащиты 1 Ех db ib IIВ T4 Gb (версия с термокаталитическим датчиком) или 1 Ex ib IIВ Т4 Gb (версия с оптическим датчиком).

Отличительные особенности оптического сенсора:

Стойкий к отравляющим веществам
Уменьшенное энергопотребление (время работы прибора без подзарядки составляет 60 часов)
Стабильность параметров
Широкий температурный диапазон
Срок службы сенсора до 10 лет

ВАЖНАЯ ИНФОРМАЦИЯ:

Фильтр-затвор предназначен для предотвращения попадания воды в газозаборный тракт приборов. В процессе эксплуатации необходимо следить за состоянием фильтра. При попадании воды и других жидкостей, вещество, находящееся в капсуле, изменяет окраску с белого на розовый или красный цвет, что свидетельствует о перекрытии газозаборного тракта.

Дальнейшее использование прибора без замены фильтра-затвора категорически запрещается!!!

Также фильтр-затвор предотвращает попадание пыли в газозаборный тракт прибора. По мере его загрязнения (определяется визуально) необходимо произвести его замену.

При работе в местах, где отсутствует вода и другие жидкости, которые могут попасть газозаборный такт прибора, допускается эксплуатация прибора без фильтра-затвора.

Фильтр-затвор АРТ12043

Является частью газозаборных штанг, предотвращает попадания воды в газозаборный тракт приборов. от 0,30 руб

Подробнее

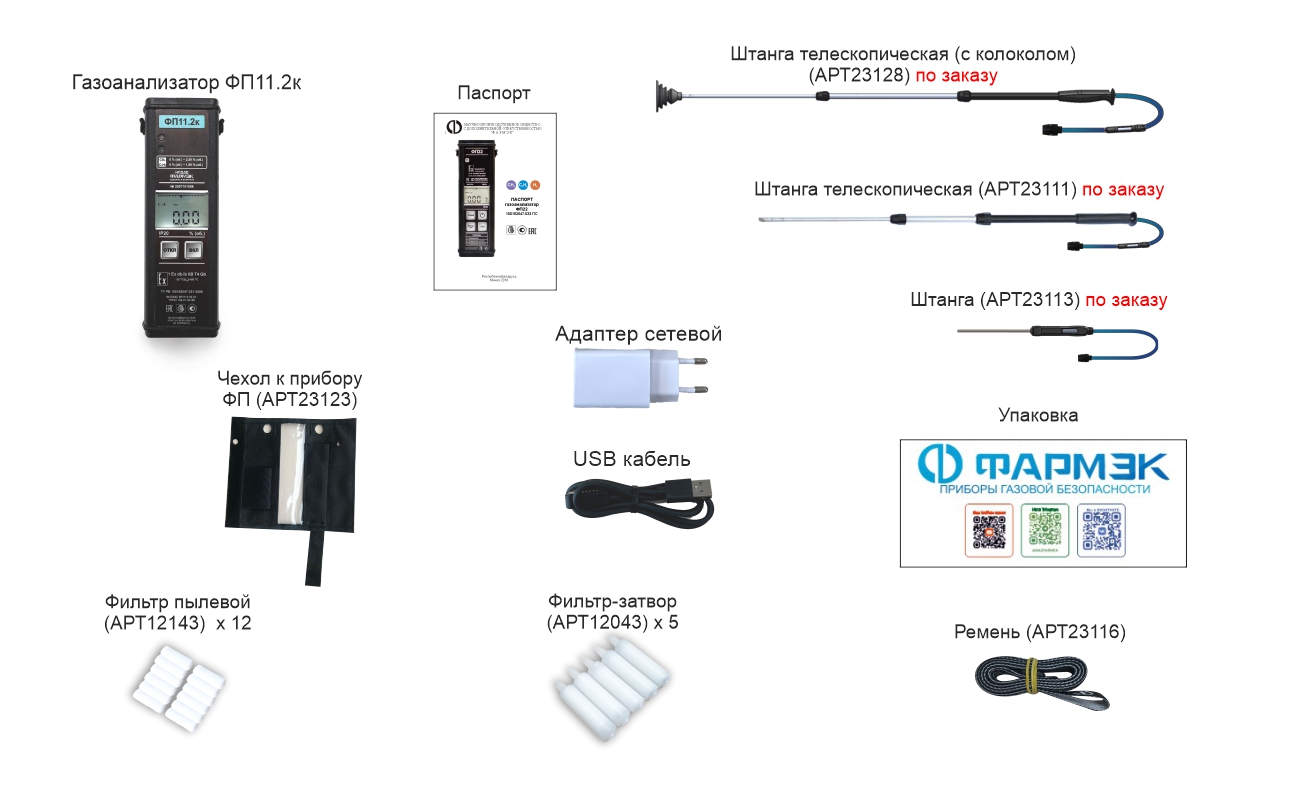

Комплект поставки:

Наименование	Количество, шт
Газоанализатор	1
Адаптер сетевой 5 В, 1 А	1
Кабель USB 3.0 А-А Male to Male 1м	1
Ремень	1
Паспорт*	1*
Фильтр-затвор (АРТ12043)	5
Фильтр (АРТ12143)	12
Упаковка	1
Штанга (АРТ23113)**	1**
Штанга телескопическая (АРТ23111)**	1**
Чехол к ФП АРТ23123	1
Примечание Текст методики поверки включен в паспорт. *Поставляется при указании в заказе.

Технические характеристики (термокаталитический сенсор):

Обозначение газоанализатора ФП11.2к (химические формулы определяемых компонентов и диапазон измерений)

Определяемый

компонент

Диапазон

измерений

концентрации,
% (об.)

Пределы допускаемой основной абсолютной погрешности, % (об.)

СН₄ 0 % (об.) – 2,50 % (об.)

С₃Н₈ 0 % (об.) – 1,00 % (об.)

Метан (СН₄)

0 – 2,50

±0,22

Пропан (С₃Н₈)

0 – 1,00

±0,08

Наименование	Значение
Диапазон показаний, % (об.): — объемной доли СН₄ — объемной доли С₃Н₈	0 –5,00 0 – 2,00
Порог срабатывания сигнализации, % (об.): — объемной доли СН₄ — объемной доли С₃Н₈	0,88 0,34
Пределы допускаемой дополнительной погрешности, вызванной отклонением температуры окружающего воздуха на каждые 10 °С от температуры нормальных условий	0,5 от пределов основной погрешности газоанализатора
Номинальное время установления показаний t_0,9, с, не более	20
Время установления рабочего режима, с, не более	30
Время работы без подзарядки аккумуляторной батареи, ч, не менее	8
Максимальное напряжение U_о блока питания не более, В;	4,2
Ток короткого замыкания I_о на выходе блока питания не более, А	0,8
Максимальная выходная мощность на входе блока питания P_o не более, В·А	3,4
Диапазон напряжения питания постоянного тока, В	от 3,0 до 4,2

Технические характеристики (оптический сенсор 5%):

Обозначение

газоанализатора ФП11.2к

(химические формулы определяемых компонентов и диапазон измерений)

Определяемый компонент

Диапазон

измерений

концентрации,
% (об.)

Пределы допускаемой основной погрешности

приве-денной, %

относи-тельной, %

СН₄ 0 % (об.) – 5,0 % (об.)

Метан (СН₄)

0 – 5,00 включ.

±5

—

Наименование	Значение параметра
Диапазон показаний, % (об.): — объемной доли СН₄	0 – 100
Порог срабатывания сигнализации, % (об.): — объемной доли СН₄	1,00
Номинальное время установления показаний t_{0,9 ном}, с, не более	70
1	2
Время установления рабочего режима, с, не более	120
Время работы без подзарядки аккумуляторной батареи, ч, не менее	8
Максимальное напряжение Uо блока питания не более, В	4,2
Ток короткого замыкания Iо на выходе блока питания не более, А	0,8
Максимальная выходная мощность на входе блока питания Po не более, В·А	3,4
Диапазон напряжения питания постоянного тока, В	от 3,0 до 4,2
Потребляемая мощность, ВА, не более	1,5
Номинальная производительность микронасоса, л/мин, не менее	0,3
Масса, г, не более — газоанализатора; штанги заборной со шлангом	430 770
Габаритные размеры, мм, не более — газоанализатора штанги заборной со шлангом диаметром	185×70×35 30×1300

Технические характеристики (оптический сенсор 100%):

Обозначение газоанализатора ФП11.2к (химические формулы определяемых компонентов и диапазон измерений)	Определяемый компонент	Диапазон измерений концентрации, % (об.)	Пределы допускаемой основной погрешности
			приве-денной, %	относи-тельной, %
СН₄ 0 % (об.) – 100 % (об.)	Метан (СН₄)	0 – 5,00 включ.	±5	—
		св. 5,0 – 100	—	±5

Наименование

Значение параметра

Диапазон показаний, % (об.):

— объемной доли СН₄

0 – 100

Порог срабатывания сигнализации, % (об.):

— объемной доли СН₄

1,00

Номинальное время установления показаний

t_{0,9 ном}, с, не более

Время установления рабочего режима, с, не более

120

Время работы без подзарядки аккумуляторной батареи, ч, не менее

Максимальное напряжение Uо блока питания не более, В

4,2

Ток короткого замыкания Iо на выходе блока питания не более, А

0,8

Максимальная выходная мощность на входе блока питания Po не более, В·А

3,4

Диапазон напряжения питания постоянного тока, В

от 3,0 до 4,2

Потребляемая мощность, ВА, не более

1,5

Номинальная производительность

микронасоса, л/мин, не менее

0,3

Масса, г, не более

— газоанализатора;

штанги заборной со шлангом

430

770

Габаритные размеры, мм, не более

— газоанализатора

штанги заборной со шлангом диаметром

185×70×35

30×1300

Дополнительные характеристики:

Наименование	Значение параметра
Потребляемая мощность, ВА, не более	1,5
Номинальная производительность микронасоса, л/мин, не менее	0,3
Масса, г, не более	430
Габаритные размеры, мм, не более	185х70х35
Срок службы, год	10
Гарантийный срок эксплуатации, мес.	18
Поверочный интервал, мес.	6
