Сигнализатор загазованности ФСТ-06

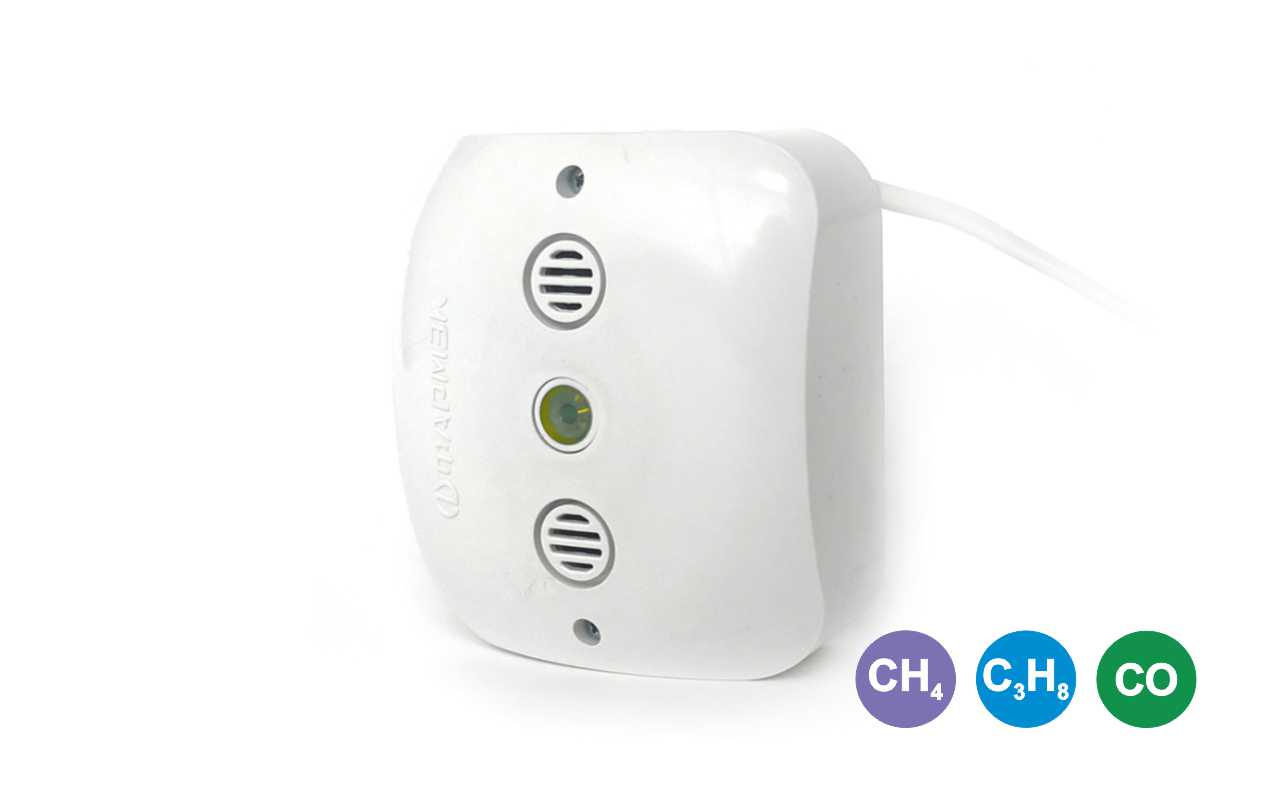

Слайд | Сигнализатор загазованности ФСТ-06 | №1

Слайд | Сигнализатор загазованности ФСТ-06 | №2

Общая информация:

- Измеряет СН4, С3Н8, СО, СО2

- Конструктивно состоит из блока сигнализатора загазованности (БСГ) и блока питания, реле и интерфейсов (БПРИ).

- Варианты питания: 12-24В или 230В

- t диапазон, °С: от -10 до +50

- ФСТ-06 является средством измерения и подлежит поверке

Оставить заявку

Цены и комплектация
Назначение
Описание
Комплект поставки
Технические характеристики
Документация и ПО
Видео

Вариативность сигнализатора загазованности ФСТ-06

ФСТ-06 поверяется и состоит из
блока питания, реле, интерфейсов (БПРИ) + блока сигнализатора загазованности (БСГ).
Сигнализаторы отличаются измеряемыми компонентами, питанием, а также наличием
силового и сигнального реле.

Наименование	Примечание	Дополнительно	Цена с НДС
Сигнализатор загазованности ФСТ-06	С3Н8 \| 12-24В управление импульсным клапаном	с поверкой ОКРБ 007-2012 (Код ТН ВЭД) 26.51.53.130 (9027101000)	132,00
Сигнализатор загазованности ФСТ-06	С3Н8 \| 12-24В управление импульсным клапаном, силовое реле, сигнальное реле	с поверкой ОКРБ 007-2012 (Код ТН ВЭД) 26.51.53.130 (9027101000)	156,00
Сигнализатор загазованности ФСТ-06	С3Н8 \| 230В управление импульсным клапаном	с поверкой ОКРБ 007-2012 (Код ТН ВЭД) 26.51.53.130 (9027101000)	132,00
Сигнализатор загазованности ФСТ-06	С3Н8 \| 230В управление импульсным клапаном, силовое реле, сигнальное реле	с поверкой ОКРБ 007-2012 (Код ТН ВЭД) 26.51.53.130 (9027101000)	156,00
Сигнализатор загазованности ФСТ-06	CН4 \| 12-24В управление импульсным клапаном	с поверкой ОКРБ 007-2012 (Код ТН ВЭД) 26.51.53.130 (9027101000)	132,00
Сигнализатор загазованности ФСТ-06	СН4 \| 12-24В управление импульсным клапаном, силовое реле, сигнальное реле	с поверкой ОКРБ 007-2012 (Код ТН ВЭД) 26.51.53.130 (9027101000)	156,00
Сигнализатор загазованности ФСТ-06	СН4 \| 230В управление импульсным клапаном	с поверкой ОКРБ 007-2012 (Код ТН ВЭД) 26.51.53.130 (9027101000)	132,00
Сигнализатор загазованности ФСТ-06	СН4 \| 230В управление импульсным клапаном, силовое реле, сигнальное реле	с поверкой ОКРБ 007-2012 (Код ТН ВЭД) 26.51.53.130 (9027101000)	156,00
Сигнализатор загазованности ФСТ-06	CН4/СО \| 12-24В управление импульсным клапаном	с поверкой ОКРБ 007-2012 (Код ТН ВЭД) 26.51.53.130 (9027101000)	198,00
Сигнализатор загазованности ФСТ-06	СН4/СО \| 12-24В управление импульсным клапаном, силовое реле, сигнальное реле	с поверкой ОКРБ 007-2012 (Код ТН ВЭД) 26.51.53.130 (9027101000)	222,00
Сигнализатор загазованности ФСТ-06	СН4/СО \| 230В управление импульсным клапаном	с поверкой ОКРБ 007-2012 (Код ТН ВЭД) 26.51.53.130 (9027101000)	198,00
Сигнализатор загазованности ФСТ-06	СН4/СО \| 230В управление импульсным клапаном, силовое реле, сигнальное реле	с поверкой ОКРБ 007-2012 (Код ТН ВЭД) 26.51.53.130 (9027101000)	222,00
Сигнализатор загазованности ФСТ-06	СО \| 12-24В управление импульсным клапаном	с поверкой ОКРБ 007-2012 (Код ТН ВЭД) 26.51.53.130 (9027101000)	162,00
Сигнализатор загазованности ФСТ-06	СО \| 12-24В управление импульсным клапаном, силовое реле, сигнальное реле	с поверкой ОКРБ 007-2012 (Код ТН ВЭД) 26.51.53.130 (9027101000)	186,00
Сигнализатор загазованности ФСТ-06	СО \| 230В управление импульсным клапаном	с поверкой ОКРБ 007-2012 (Код ТН ВЭД) 26.51.53.130 (9027101000)	162,00
Сигнализатор загазованности ФСТ-06	СО \| 230В управление импульсным клапаном, силовое реле, сигнальное реле	с поверкой ОКРБ 007-2012 (Код ТН ВЭД) 26.51.53.130 (9027101000)	186,00
Сигнализатор загазованности ФСТ-06	СО2 \| 12-24В управление импульсным клапаном, силовое реле, сигнальное реле	с поверкой ОКРБ 007-2012 (Код ТН ВЭД) 26.51.53.130 (9027101000)	216,00
Сигнализатор загазованности ФСТ-06	СО2 \| 230В управление импульсным клапаном, силовое реле, сигнальное реле	с поверкой ОКРБ 007-2012 (Код ТН ВЭД) 26.51.53.130 (9027101000)	216,00

Блоки сигнализатора загазованности (БСГ) ФСТ-06

БСГ ФСТ-06 поставляется отдельно без прибора уже поверенным на любой газ, что позволяет быстро производить замену.

Наименование	Артикул	Примечание	Цена с НДС
БСГ ФСТ-06 С3Н8	АРТ06040	C3Н8 с поверкой	84,00
БСГ ФСТ-06 СН4	АРТ06010	CН4 с поверкой	84,00
БСГ ФСТ-06 СН4/СО	АРТ06020	CН4/СО с поверкой	150,00
БСГ ФСТ-06 СО	АРТ06030	CО с поверкой	114,00
БСГ ФСТ-06 СО2	АРТ06050	CО2 с поверкой	144,00

Импульсные клапаны (дополнительно)

Наименование	Примечание	Цена с НДС
Клапан DN-15-C	⌀ 15 мм	30,00
Клапан DN-20-C	⌀ 20 мм	48,00
Клапан DN-25-C	⌀ 25 мм	66,00

Поддерживаемые газы:

Метан (CH₄)
Угарный газ (CO)
Метан/Угарный газ (СН4/CO)
Пропан (C₃H₈)
Углекислый газ (СО2)

Назначение:

Сигнализатор загазованности ФСТ-06 стационарный прибор, метрологически аттестованный, предназначенный для автоматического непрерывного контроля газового компонента (определяется типом БСГ ФСТ-06), выдачи сигнализации о превышении установленных пороговых значений, закрытия клапана отсечки газа или управления другим исполнительным устройством.

Алгоритмы работы сигнализатора ФСТ-06, метрологические характеристики определяются только блоком сигнализатора загазованности (БСГ) не зависимо от вида питания.

Область применения:

Жилые, бытовые, административные (офисные) помещения, не имеющих взрывоопасных зон по ПУЭ. Сигнализатор на диоксид углерода используется для контроля качества воздуха в помещении и может управлять системой вентиляции.

Отличительные особенности:

ФСТ-06 конструктивно состоит из метрологически аттестованного блока сигнализатора загазованности, далее БСГ и блока питания, реле и интерфейсов, далее БПРИ.

БСГ ФСТ-06 обеспечивает:

автоматический непрерывный контроль наличия следующих газов в воздухе помещения (в зависимости от установленного газо-чувствительного сенсора): CH₄ (метан), или C₃H₈ (пропан), или CO (оксид углерода), или CH₄/СО (метан и оксид углерода) одновременно, или CO₂ (диоксид углерода);
дополнительный контроль температуры для сенсоров CO, СO₂и СН₄/СО, может использоваться как один из признаков пожара в помещении;
защиту сенсоров метана, пропана от газовой перегрузки;
световую и звуковую сигнализацию о превышении пороговой концентрации газа или температуры, и неисправности сенсора, световую сигнализацию наличия питания;
сброс в исходное состояние и переключение в режим тестирования пороговых устройств, путем нажатия кнопки управления;
управление реле и интерфейсами, установленными в БПРИ;
наличие USB интерфейса для настройки, программирования БСГ (разъем microUSB), возможность питания как БСГ, так и БПРИ от стандартного зарядного устройства.

БПРИ ФСТ-06 обеспечивает (содержит в своем составе, в зависимости от исполнения):

питание БПРИ и БСГ ФСТ-06;
силовое статическое реле (сухой контакт) для управления исполнительными устройствами;
схему управления импульсным клапаном;
сигнальное реле для подключения к прибору охранно-пожарной сигнализации (ОПС);
дополнительный модуль для подключения различных проводных и беспроводных интерфейсов.

Комплект поставки:

Наименование	Примечание	Артикул	Кол-во, шт.
Варианты блока сигнализатора загазованности (БСГ):
БСГ ФСТ-06 СН4	с поверкой	АРТ06010	по заказу
БСГ ФСТ-06 СН4/СО	с поверкой	АРТ06020	по заказу
БСГ ФСТ-06 СО	с поверкой	АРТ06030	по заказу
БСГ ФСТ-06 С3Н8	с поверкой	АРТ06040	по заказу
БСГ ФСТ-06 СО2	с поверкой	АРТ06050	по заказу
Варианты блока питания, реле, интерфейсов (БПРИ) ФСТ-06:
БПРИ ФСТ-06 230В	питание 230В AC, управление импульсным клапаном	АРТ06100	по заказу
БПРИ ФСТ-06 230В, силовое реле, сигнальное реле	питание 230В AC, управление импульсным клапаном, силовое реле, сигнальное реле	АРТ06101	по заказу
БПРИ ФСТ-06 12÷24В	питание 12÷24В DC, управление импульсным клапаном	АРТ06200	по заказу
БПРИ ФСТ-06 12÷24В, силовое реле, сигнальное реле	питание 12÷24В DC, управление импульсным клапаном, силовое реле, сигнальное реле	АРТ06201	по заказу
Крепежный комплект		—	1
Паспорт		—	1
Упаковка		—	1
Шнур для подключения клапана		—	по заказу

Дополнительно:

Наименование	Примечание	Кол-во, шт.
Клапан DN-15-C	⌀ 15 мм	по заказу
Клапан DN-20-C	⌀ 20 мм	по заказу
Клапан DN-25-C	⌀ 25 мм	по заказу

Технические характеристики:

Наименование	Значение
Напряжение питания, В -сетевое напряжение ~230 В, 50 Гц — постоянное напряжение, В — постоянное напряжение питания БСГ через USB разъем, В	от 180 до 253 от 10 до 25 5
Потребляемая мощность ВА, не более	2,5
Время прогрева с, не более	130
Номинальное значение порога срабатывания сигнализации: 1) при контроле об.доли СН₄, % ( в %НКПР) 2) при контроле об.доли С₃Н₈, % ( в %НКПР) 3) при контроле массовой концентрации СO, мг/м³ 4) при контроле об.доли СO₂, %	0,44 (10,0) 0,17 (10,0) 30 0,4
Пределы допускаемой абсолютной погрешности при срабатывании сигнализации: 1) при контроле объемной доли СН₄, % 2) при контроле объемной доли С₃Н₈, % 3) при контроле массовой концентрации СO, мг/м³4) 4) при контроле об.доли СO₂, %	±0,22 ±0,08 ±15 ±0,10
Время срабатывания сигнализации с, не более 1) при контроле объемной доли СН₄, % 2) при контроле объемной доли С₃Н₈, % 3) при контроле массовой концентрации СO, мг/м³4) при контроле об.доли СO₂, %	15 20 60 150
Ток, коммутируемый силовым реле, А, не более	3
Напряжение, коммутируемое силовым реле, В	230
Напряжение, управления импульсным клапаном, В	30*
(*) Возможность установки пользователем в диапазоне от 10 до 32 В

Дополнительные характеристики:

Габаритные размеры мм, не более	115х105х60
Масса кг, не более	0,7
Рабочие условия эксплуатации: — температура окружающей среды от минус 10 до плюс 50 °С ; — относительная влажность до 98 %, при температуре 25 °С; — атмосферное давление от 84 до 106,7 кПа.
Способ подачи контролируемой среды на газочувствительный сенсор	диффузионный
Степень защиты оболочки	IP30
Срок службы, год	10
Гарантийный срок эксплуатации, мес.	18
Поверочный интервал, мес.	6

Документация и ПО:

- Паспорт ФСТ-06 - Декларация соответствия ТС ФСТ-06 и ФСТ-06 И - Сертификат об утверждении типа средств измерений ФСТ-06 - Методика поверки ФСТ-06 - ПО для ФСТ-06 - COM Port Driver
