Газоанализатор ФП34

Общая информация:

Измеряет СН4, С3Н8, СО, СО2, О2, H2S

Определяет концентрацию
от 1-го до 5-ти компонентов

Наличие микрокомпрессора и возможность подключения газозаборной штанги

Возможность установки индикатора утечки горючих газов (СН4, С3Н8) или индикатора давления

Взрывозащищенный прибор

t диапазон, °С: от -40 до +50

Является средством измерения и подлежит поверке.

Опросный лист Оставить заявку

Документация и ПО
Цены и комплектация
Описание
Комплект поставки
Технические характеристики
Видео
Совместимое оборудование

Документация:

- Паспорт газоанализатора ФП34 - Сертификат об утверждении типа средств измерений ФП34 - Декларация соответствия ТС ФП34 - Сертификат Таможенного Союза (ФП34) - Методика поверки ФП34 - Инструкция по газовой настройке ФП34

ПО:

- Программа для обработки GPS/Глонасс данных - Multi FP Программа настройки и диагностики приборов серии ФП

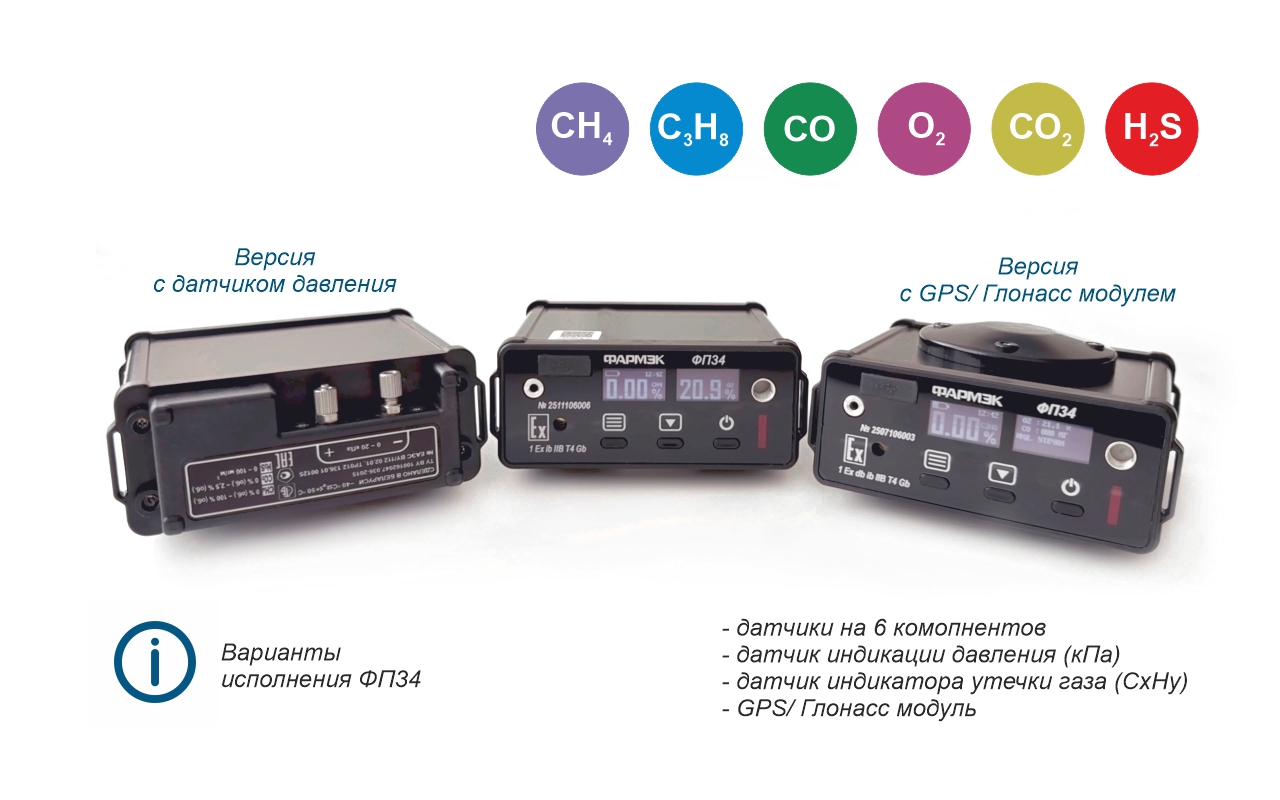

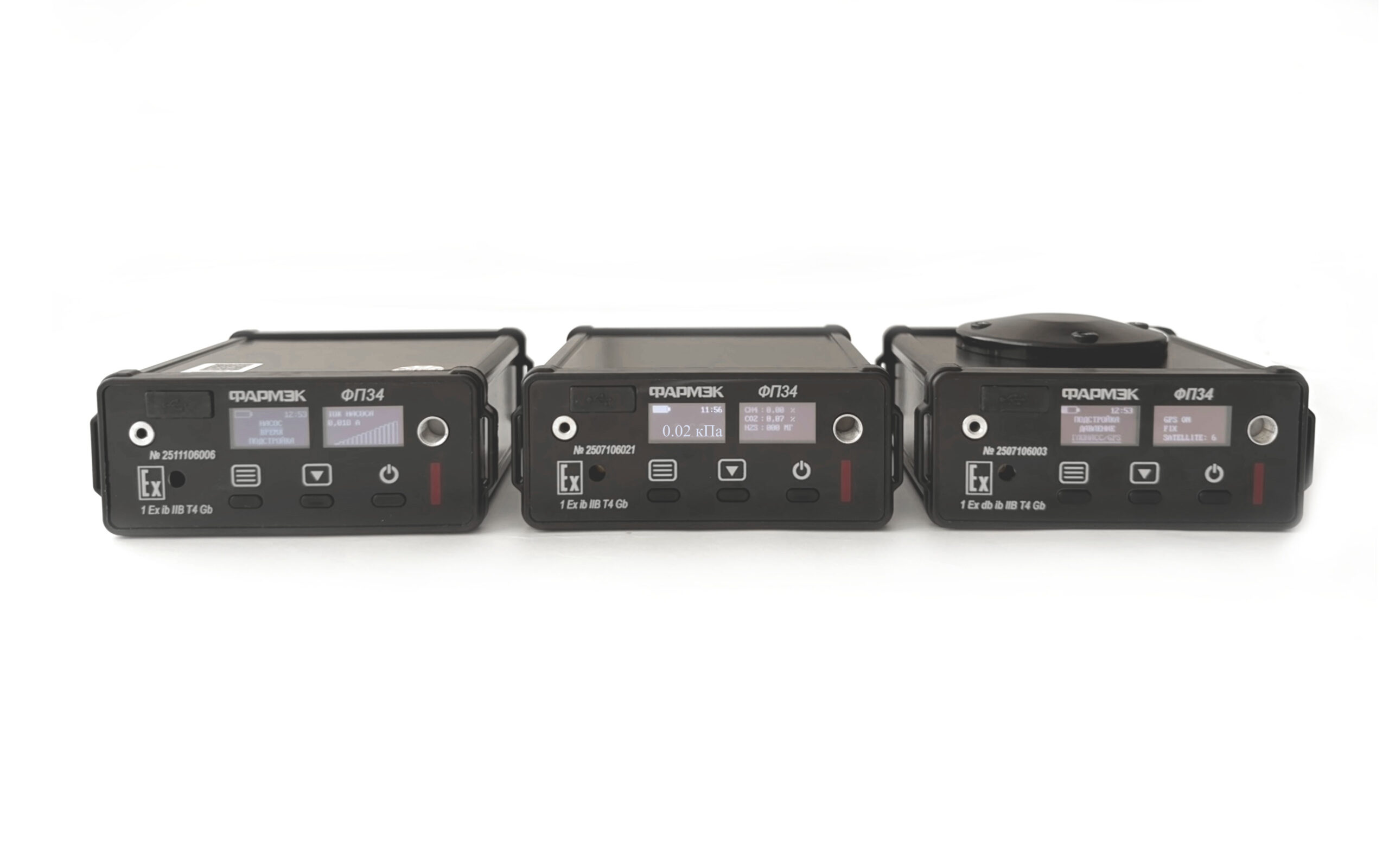

Вариативность газоанализатора ФП34

ФП34 выпускается в разных версиях. В комплект поставки входит штанга АРТ23341 (L рубки = 1 м).
Также есть различные штанги газозаборные на выбор для работы в труднодоступных местах.

! В одном приборе может быть максимум 5 блоков датчиков.

Наименование	Примечание	Дополнительно	Цена с НДС
Газоанализатор ФП34	1 блок датчика на выбор: СН4 5%, СН4 100%, С3Н8, СО, О2, СО2, H2S, СхНу (блок индикатора утечки газа), блок индикации давления	возможность добавить модуль GPS ОКРБ 007-2012 (Код ТН ВЭД) 26.51.53.130 (9027101000)	по запросу
Газоанализатор ФП34	2 блока датчика на выбор: СН4 5%, СН4 100%, С3Н8, СО, О2, СО2, H2S, СхНу (блок индикатора утечки газа), блок индикации давления	возможность добавить модуль GPS ОКРБ 007-2012 (Код ТН ВЭД) 26.51.53.130 (9027101000)	по запросу
Газоанализатор ФП34	3 блока датчика на выбор: СН4 5%, СН4 100%, С3Н8, СО, О2, СО2, H2S, СхНу (блок индикатора утечки газа), блок индикации давления	возможность добавить модуль GPS ОКРБ 007-2012 (Код ТН ВЭД) 26.51.53.130 (9027101000)	по запросу
Газоанализатор ФП34	4 блока датчика на выбор: СН4 5%, СН4 100%, С3Н8, СО, О2, СО2, H2S, СхНу (блок индикатора утечки газа), блок индикации давления	возможность добавить модуль GPS ОКРБ 007-2012 (Код ТН ВЭД) 26.51.53.130 (9027101000)	по запросу
Газоанализатор ФП34	5 блоков датчиков на выбор: СН4 5%, СН4 100%, С3Н8, СО, О2, СО2, H2S, СхНу (блок индикатора утечки газа), блок индикации давления	возможность добавить модуль GPS ОКРБ 007-2012 (Код ТН ВЭД) 26.51.53.130 (9027101000)	по запросу

Блоки датчиков ФП34

Необходимо выбрать измеряемые компоненты.
! В одном приборе может быть максимум 5 блоков датчиков (БД).

БД находятся в корпусе прибора, также могут поставляться отдельно уже откалиброванными.

! Разницу между оптическим и термокаталитическим сенсорами можно узнать здесь.

Наименование	Артикул	Примечание	Дополнительно	Цена с НДС
Блок датчика (БД) СН4 ФП34	АРТ34002	СН4 5% \| оптический сенсор 0-5,0 об.д.,% - диапазон измерения 0-100% - диапазон показания	ОКРБ 007-2012 (Код ТН ВЭД) 26.51.82.450 (9027908000)	по запросу
Блок датчика (БД) СН4 ФП34	АРТ34008	СН4 100% \| оптический сенсор 0-100 об.д.,%- диапазон измерения	ОКРБ 007-2012 (Код ТН ВЭД) 26.51.82.450 (9027908000)	по запросу
Блок датчика (БД) С3Н8 ФП34	АРТ34009	С3Н8 \| оптический сенсор 0-2,0 об.д.,% - диапазон измерения 0-100 об.д.,% - диапазон показания	ОКРБ 007-2012 (Код ТН ВЭД) 26.51.82.450 (9027908000)	по запросу
Блок датчика (БД) СО ФП34	АРТ34003	СО \| электрохимический сенсор 0-30 мг/м3 - диапазон измерения 30-120 мг/м3 - диапазон измерения	ОКРБ 007-2012 (Код ТН ВЭД) 26.51.82.450 (9027908000)	по запросу
Блок датчика (БД) СО2 ФП34	АРТ34004	СО2 \| оптический сенсор 0-2,5 об.д.,% - диапазон измерения	ОКРБ 007-2012 (Код ТН ВЭД) 26.51.82.450 (9027908000)	по запросу
Блок датчика (БД) О2 ФП34	АРТ34005	О2 \| электрохимический сенсор 0-25 об.д.,% - диапазон измерения 0-30 об.д.,% - диапазон показания	ОКРБ 007-2012 (Код ТН ВЭД) 26.51.82.450 (9027908000)	по запросу
Блок датчика (БД) Н2S ФП34	АРТ34006	H2S \| электрохимический сенсор 0-10 мг/м3 - диапазон измерения 10-100 мг/м3 - диапазон измерения	ОКРБ 007-2012 (Код ТН ВЭД) 26.51.82.450 (9027908000)	по запросу
Блок датчика (БД) СхНу ФП34	АРТ34007	СН4/С3Н8 \| полупроводниковый сенсор индикатор утечки газа метан (0,001 % об.д.) пропан (0,003 % об.д.) метрологически не подтвержден	ОКРБ 007-2012 (Код ТН ВЭД) 26.51.82.450 (9027908000)	по запросу
ФП34 (Датчик давления)	АРТ34010	отдельно не поставляется от 0 до 20 кПа, предельное давление 40 кПа метрологически не подтвержден	-	по запросу

Дополнительные модули

Наименование	Артикул	Примечание	Цена с НДС
Модуль GPS/Глонасс	-	отдельно не поставляется	по запросу

Штанги газозаборные

Штанги газозаборные (на выбор):
! Длина пробоотборной трубки газозаборной штанги АРТ23341 составляет 1м. При необходимости можно увеличить длину до 8м.

Штанга (ФП34) АРТ23341

Предназначена для отбора проб контролируемой среды.

Для ФП34 (входит в комплект поставки прибора).
L трубки = 1 м (можно увеличить до 10 м);
L штанги = 28 см от 48,00 руб

Подробнее

Штанга телескопическая (ФП34) АРТ23342

Предназначена для забора пробы анализируемой среды из труднодоступных мест, в том числе на большой высоте.

Для газоанализатора ФП34.

L трубки = 1 м;
L штанги в сложенном виде = 38 см;
L штанги в разложенном виде = 90 см от 96,00 руб

Подробнее

Штанга телескопическая (с колоколом) (ФП34) АРТ23343

Предназначена для поиска утечки газа под грунтом.

Для газоанализатора ФП34.

L трубки = 1 м;
L штанги в сложенном виде = 47 см;
L штанги в разложенном виде = 150 см от 108,00 руб

Подробнее

Чехол с катушкой АРТ340060

Предназначена для забора пробы анализируемой среды из труднодоступных мест: колодцы, цистерны и т.п.

Для газоанализатора ФП34.

L трубки = 10м, внутри 2 отделения и 1 карман на молнии, катушка из алюминия, поплавок из пластика. от 174,00 руб

Подробнее

Насадки

! Насадки для подключения к газовой арматуре и предназначены для прибора с функцией давления.

Насадка резьба внешняя 1″ АРТ13114

Для подключения к газопроводам низкого давления. Резьба для подключения (внешняя) 1"

Для ФД-09, ФП34 (с функцией давления) и ФД35 от 24,00 руб

Подробнее

Насадка резьба внутренняя 1/2″ АРТ13113

Для подключения к газопроводам низкого давления. Резьба для подключения (внутренняя) 1/2"

Для ФД-09, ФП34 (с функцией давления) и ФД35 от 18,00 руб

Подробнее

Насадка L=190 мм АРТ13115

Силиконовая, для подключения и проверки давления в бытовых газовых плитах и котлах. L=190mm

Для ФД-09, ФП34 (с функцией давления) и ФД35 от 12,00 руб

Подробнее

Насадка L=65 мм АРТ13112

Силиконовая, для подключения и проверки давления в бытовых газовых плитах и котлах L=65mm.

Для ФД-09, ФП34 (с функцией давления) и ФД35 от 6,00 руб

Подробнее

Поддерживаемые газы:

Метан (CH₄)
Пропан (C₃H₈)
Монооксид углерода (CO)
Диоксид углерода (CO₂)
Кислород (O₂)
Сероводород (H₂S)

Назначение:

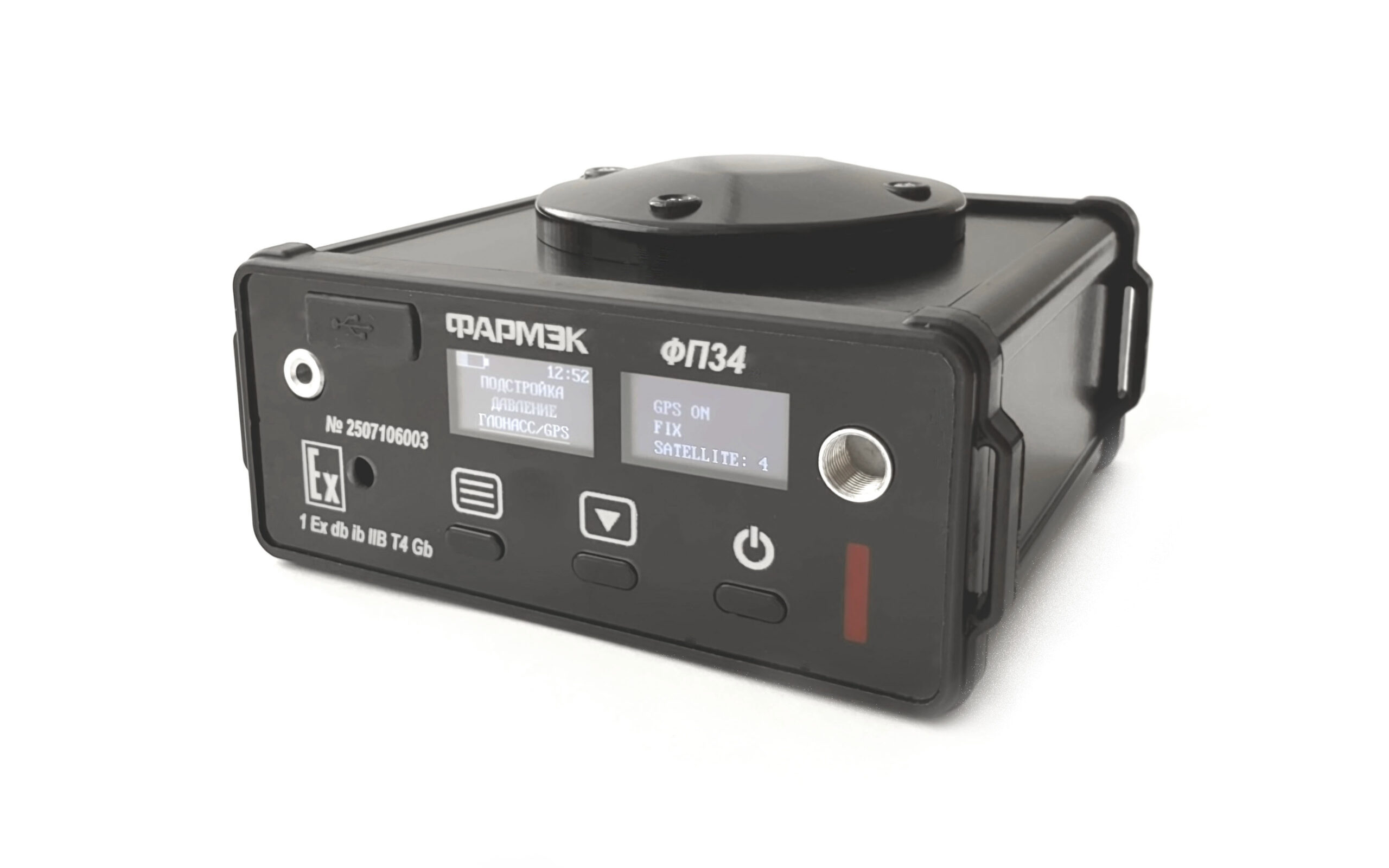

Портативный газоанализатор ФП34 является многофункциональным прибором нового поколения. Этот взрывозащищенный прибор может выполнять функции:

газоанализатора (измерение от 1-го до 5-ти компонентов одновременно: метана, пропана, угарного газа, углекислого газа, кислорода и сероводорода);
индикатора утечки газа (поиск утечки горючих газов: метана и пропана)*;
индикатора давления газа*.

*Точностные характеристики течеискания и датчика давления метрологически не подтверждены, а включены, как функции индикатора.

Области применения:

Объекты систем газораспределения, теплоэнергетические и телекоммуникационные объекты, предприятия водоснабжения и объекты нефтяной промышленности.

Отличительные особенности:

Прочный корпус;
Наличие 2-ух информативных OLED-дисплеев;
Наличие микрокомпрессора и газозаборной штанги для принудительного забора пробы анализируемой среды;
Поиск утечки горючих газов, в том числе и из подземных газопроводов (чувствительность СН4/С3Н8 — 0,001/0,003 объемная доля,%);

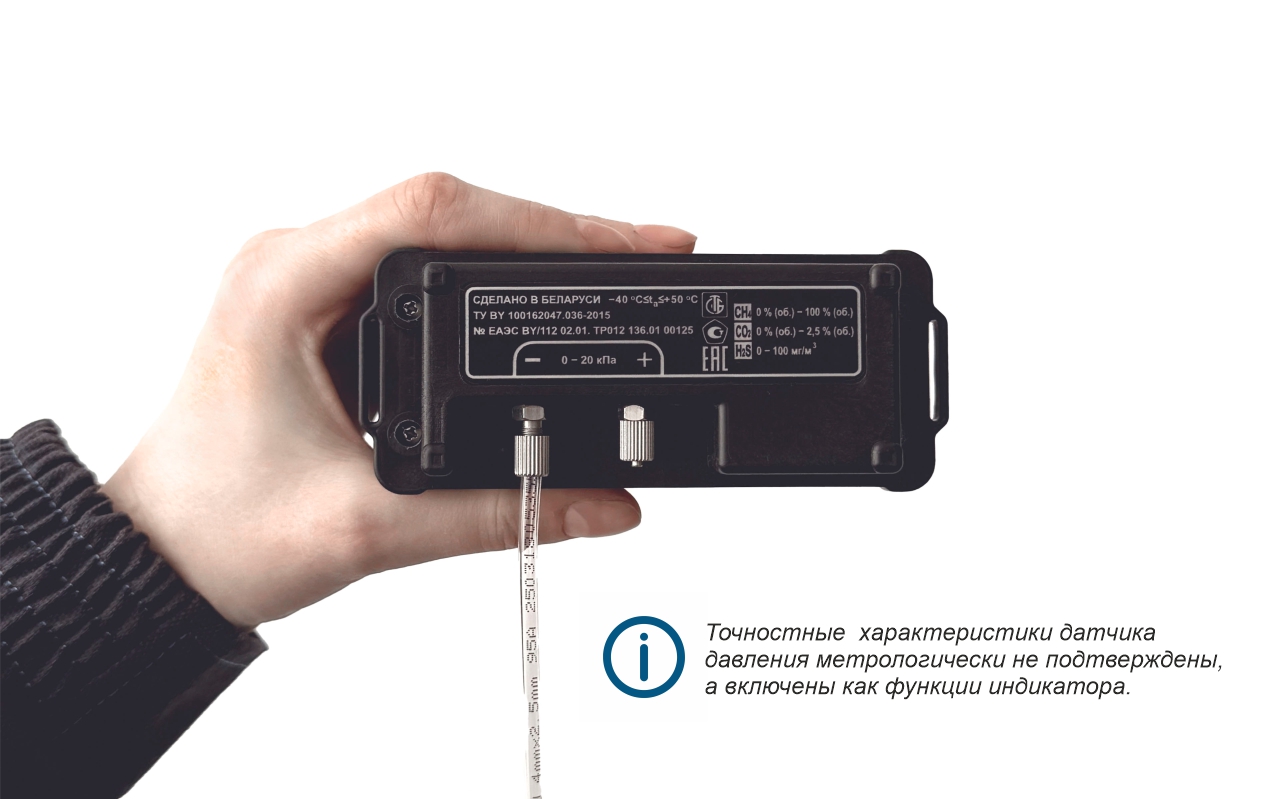

Возможность индикации низкого давления газа с помощью дополнительного датчика давления (от 0 до 20 кПа, предельное давление 40 кПа).
Автоматическая регистрация данных (последние 200 часов работы);
Система Глонасс/GPS для привязки показаний к координатам местности;
Аккумуляторная Li-Pol батарея обеспечивающая длительную работу газоанализатора при низких температурах;
Широкий температурный диапазон применения (от -40 до +50 ºС);
Отображение на дисплее информации о характерных неисправностях прибора;
Возможность установить период техобслуживания от 1 до 30 суток или от 1 до 12 месяцев. При установленном периоде техобслуживания в момент прогрева прибора будет отображаться дата очередного техобслуживания.
Имеет маркировку взрывозащиты 1 Ех ib IIВ Т4 Gb и 1 Ех db ib IIВ Т4 Gb (при установке датчика утечки) и предназначен для применения во взрывоопасных зонах в соответствии с присвоенной маркировкой взрывозащиты.

ВАЖНАЯ ИНФОРМАЦИЯ:

Фильтр-затвор предназначен для предотвращения попадания воды в газозаборный тракт приборов. В процессе эксплуатации необходимо следить за состоянием фильтра. При попадании воды и других жидкостей, вещество, находящееся в капсуле, изменяет окраску с белого на розовый или красный цвет, что свидетельствует о перекрытии газозаборного тракта.

Дальнейшее использование прибора без замены фильтра-затвора категорически запрещается!!!

Также фильтр-затвор предотвращает попадание пыли в газозаборный тракт прибора. По мере его загрязнения (определяется визуально) необходимо произвести его замену.

При работе в местах, где отсутствует вода и другие жидкости, которые могут попасть газозаборный такт прибора, допускается эксплуатация прибора без фильтра-затвора.

Фильтр-затвор АРТ12043

Является частью газозаборных штанг, предотвращает попадания воды в газозаборный тракт приборов. от 0,30 руб

Подробнее

Комплект поставки газоанализатора ФП34 может быть разным в зависимости от версии прибора: с или без датчика давления.

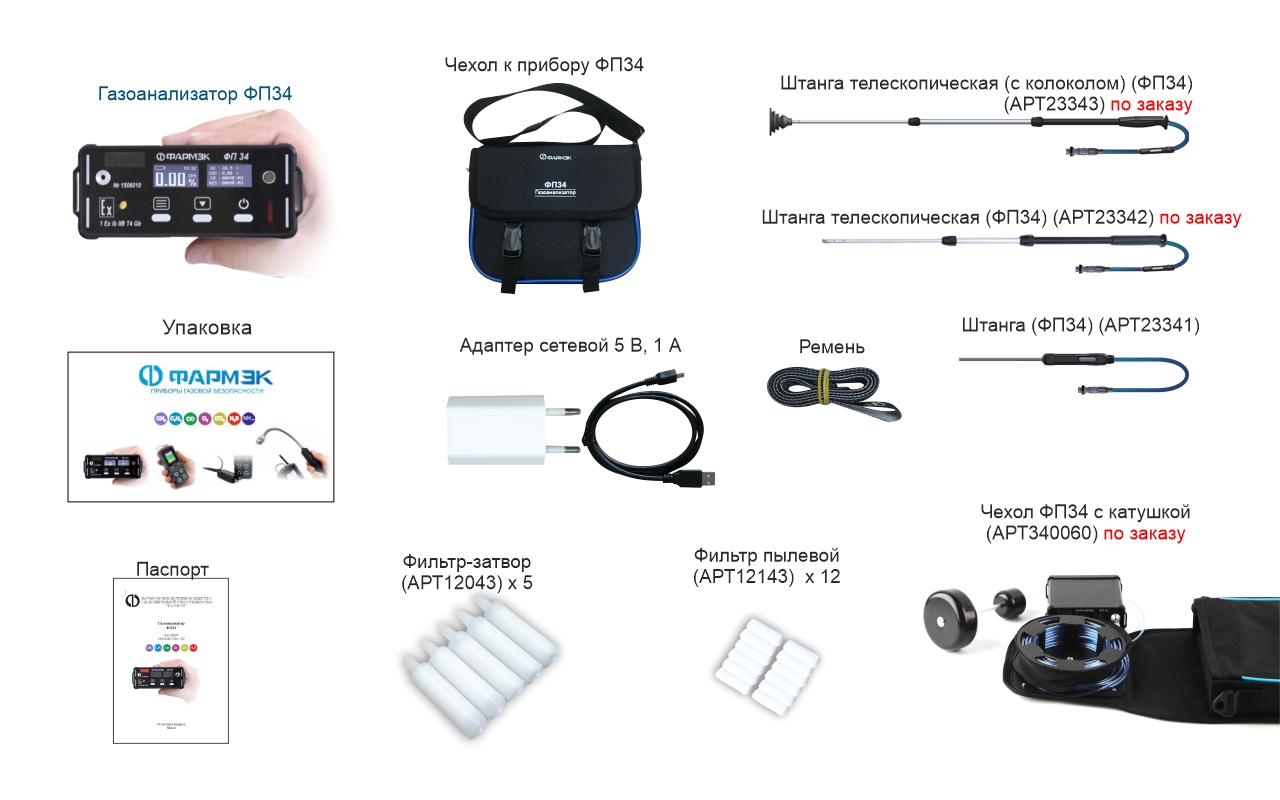

Комплект поставки ФП34:

Наименование	Кол-во, шт
Газоанализатор ФП34	1
Адаптер сетевой 5В, 1А (ФП34) (АРТ34090)	1
Ремень	1
Паспорт с методикой поверки	1
Фильтр-затвор (АРТ12043)	5
Фильтр пылевой (АРТ12143)	12
Чехол к прибору ФП34 (АРТ34005)	1*
Чехол ФП34 с катушкой (АРТ340060)	По заказу*
Штанга (ФП34) (АРТ23341)	1
Штанга телескопическая (ФП34) (АРТ23342)	По заказу
Штанга телескопическая (с колоколом) (ФП34) (АРТ23343)	По заказу
Упаковка	1
*Если заказан чехол ФП34 с катушкой (АРТ340060), то обычный чехол не поставляется.

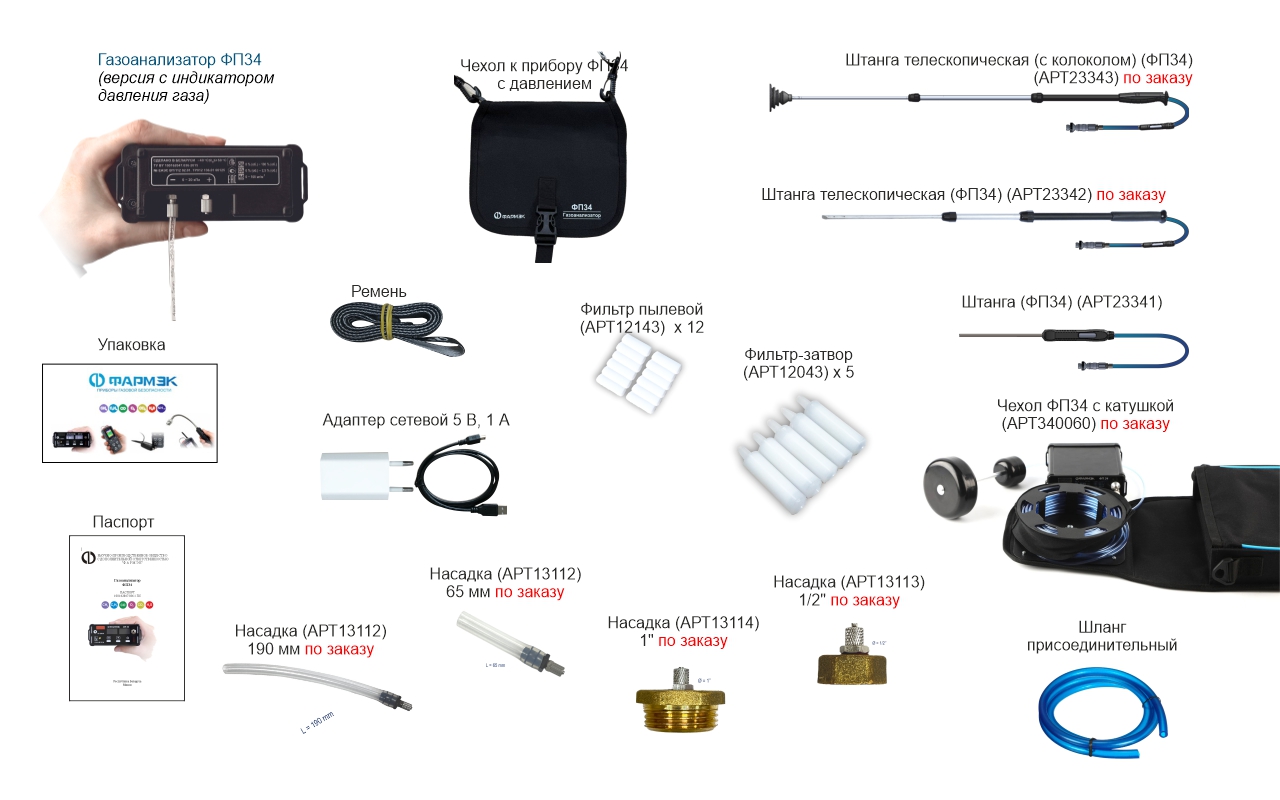

Комплект поставки ФП34 (версия с датчиком давления):

Наименование	Кол-во, шт
Газоанализатор ФП34	1
Адаптер сетевой 5В, 1А (ФП34) (АРТ34090)	1
Ремень	1
Паспорт с методикой поверки	1
Фильтр-затвор (АРТ12043)	5
Фильтр пылевой (АРТ12143)	12
Чехол к прибору ФП34 с давлением (АРТ340050)	1
Штанга (ФП34) (АРТ23341)	1
Штанга телескопическая (ФП34) (АРТ23342)	По заказу
Штанга телескопическая (с колоколом) (ФП34) (АРТ23343)	По заказу
Насадка L= 65 мм (АРТ13112)	По заказу
Насадка резьба внутренняя 1/2″ (АРТ13113)	По заказу
Насадка резьба внешняя 1″ (АРТ13114)	По заказу
Насадка L=190 мм (АРТ13112)	По заказу
Шланг присоединительный	1
Упаковка	1

Технические характеристики:

Характеристики	Показатель
Диапазон измерения (показания) определяемого компонента:
— объёмной доли метана (CH₄), %	0-5,0 (0-100)%
— объёмной доли метана (CH₄), %	0-100%
— объёмной доли пропана (C₃H₈), %	0-2,0 (0-100)
— объёмной доли углекислого газа (CO₂), %	0-2,5
— объёмной доли кислорода (О₂), %	0-25 (0-30)
— массовой концентрации угарного газа (CO), мг/м³	0-30, 30-120
— массовой концентрации сероводорода (H₂S), мг/м³	0-10, 10-100

Наименование измеряемого компонента	Значения объемной доли (%) или массовой концентрации (мг/м³) определяемого компонента
Наименование измеряемого компонента	Порог1	Порог 2	Порог 3
Метан (СН₄)	0,44 %	0,88 %	—
Пропан (С₃Н₈)	0,17 %	0,34 %	—
Диоксид углерода (СО₂)	0,5 %	1 %	—
Оксид углерода (СО)	20 мг/м³	100 мг/м³	—
Кислород (О₂)	2 %	18 %	24 %
Сероводород (H₂S)	10 мг/м³	30 мг/м³	—
Давление	Более 20 кПа	—	—

Характеристики дополнительных датчиков (индикатор утечки и индикатор низкого давления газа):

Установочные датчики/ модули	Измеряемые характеристики	Тип датчика
Индикатор утечки углеводородов:	Порог чувствительности, % (об.)(метрологически не подтвержден):	полупроводниковый
— метан (СН₄)	0,001
— пропан (С₃Н₈)	0,003
Индикатор давления	от 0 до 20 кПа, предельное давление 40 кПа (метрологически не подтвержден)	тензорезистивный

Дополнительные характеристики:

Время непрерывной работы, час	> 20
Масса, кг, не более	0,6
Габариты, мм, не более	125 х 125 х 60
Степень защиты оболочки	IP20
Диапазон рабочих температур, С°	-40 +50
Интерфейс обмена данными, зарядка АКБ	USB
Глонасс / GPS	по заказу
Производительность микронасоса, не менее л/мин.	0,3
Срок службы, год	10
Гарантийный срок эксплуатации, мес.	18
Поверочный интервал, мес.	6
