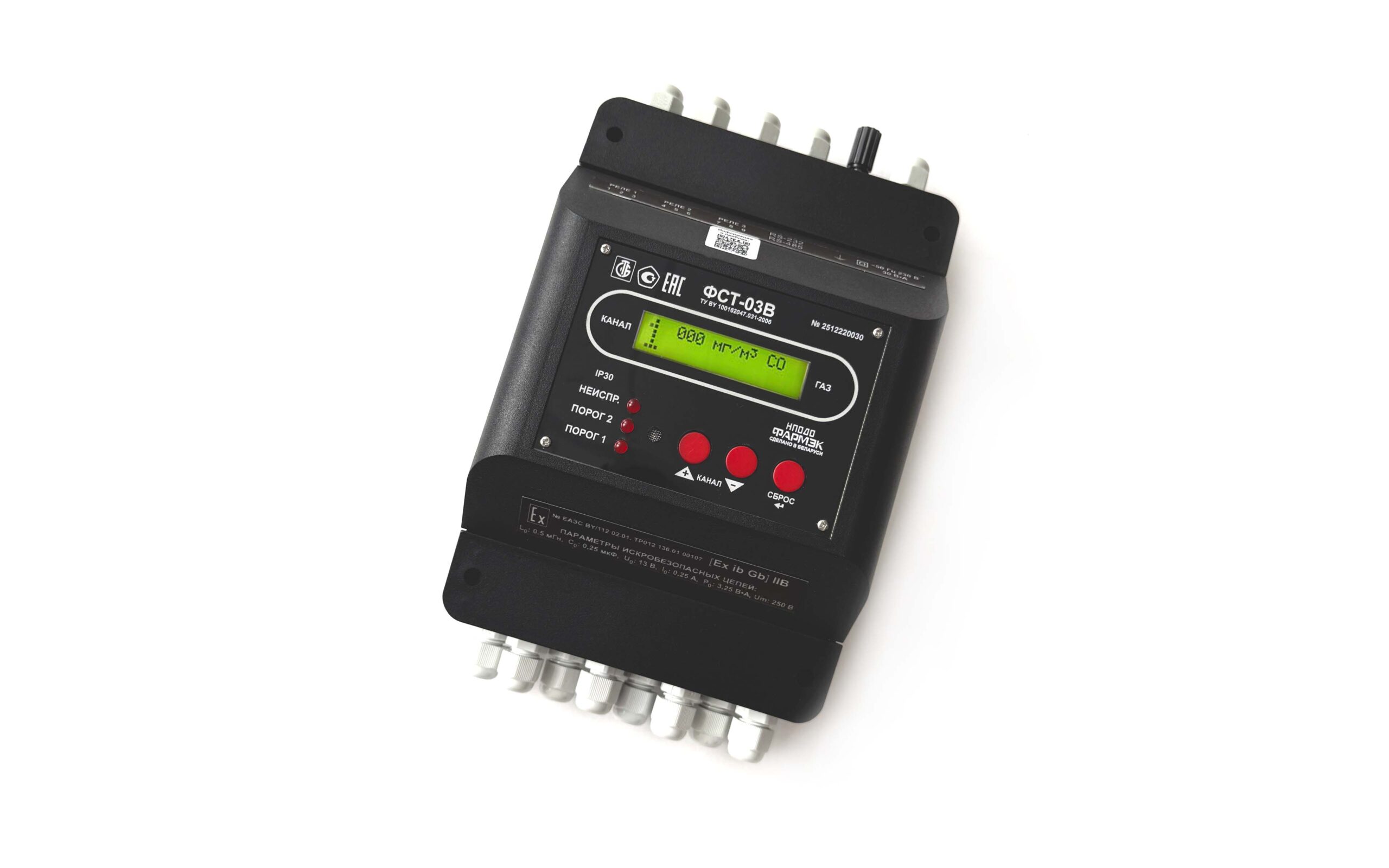

Газоанализатор ФСТ-03В
Назначение:
Многоканальный взрывозащищенный прибор, предназначенный для непрерывного автоматического измерения объемной доли метана (CH4), пропана (C3H8), массовой концентрации угарного газа (CO) и выдачи звуковой и световой сигнализации при превышении установленных пороговых значений объемной доли газов.

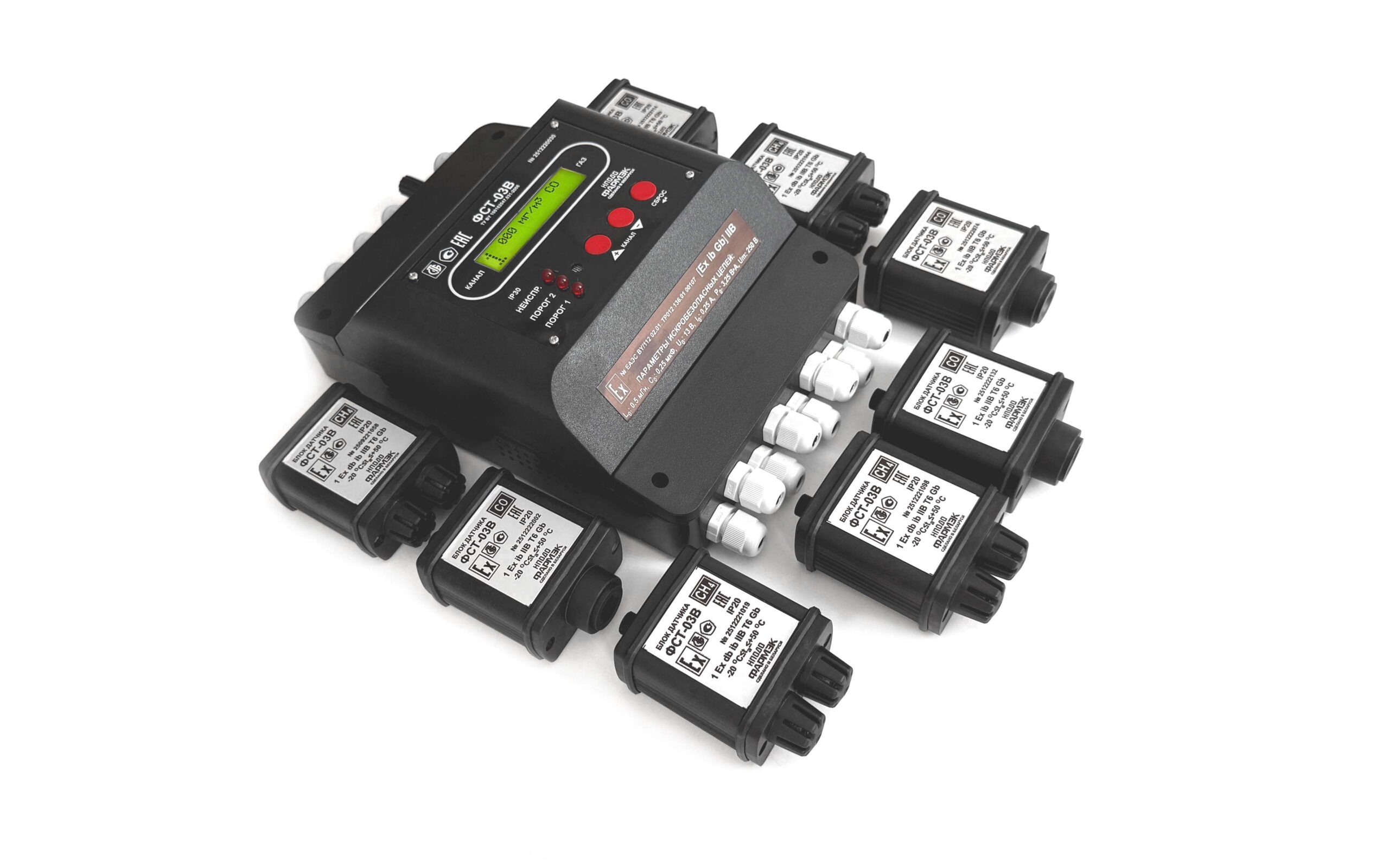

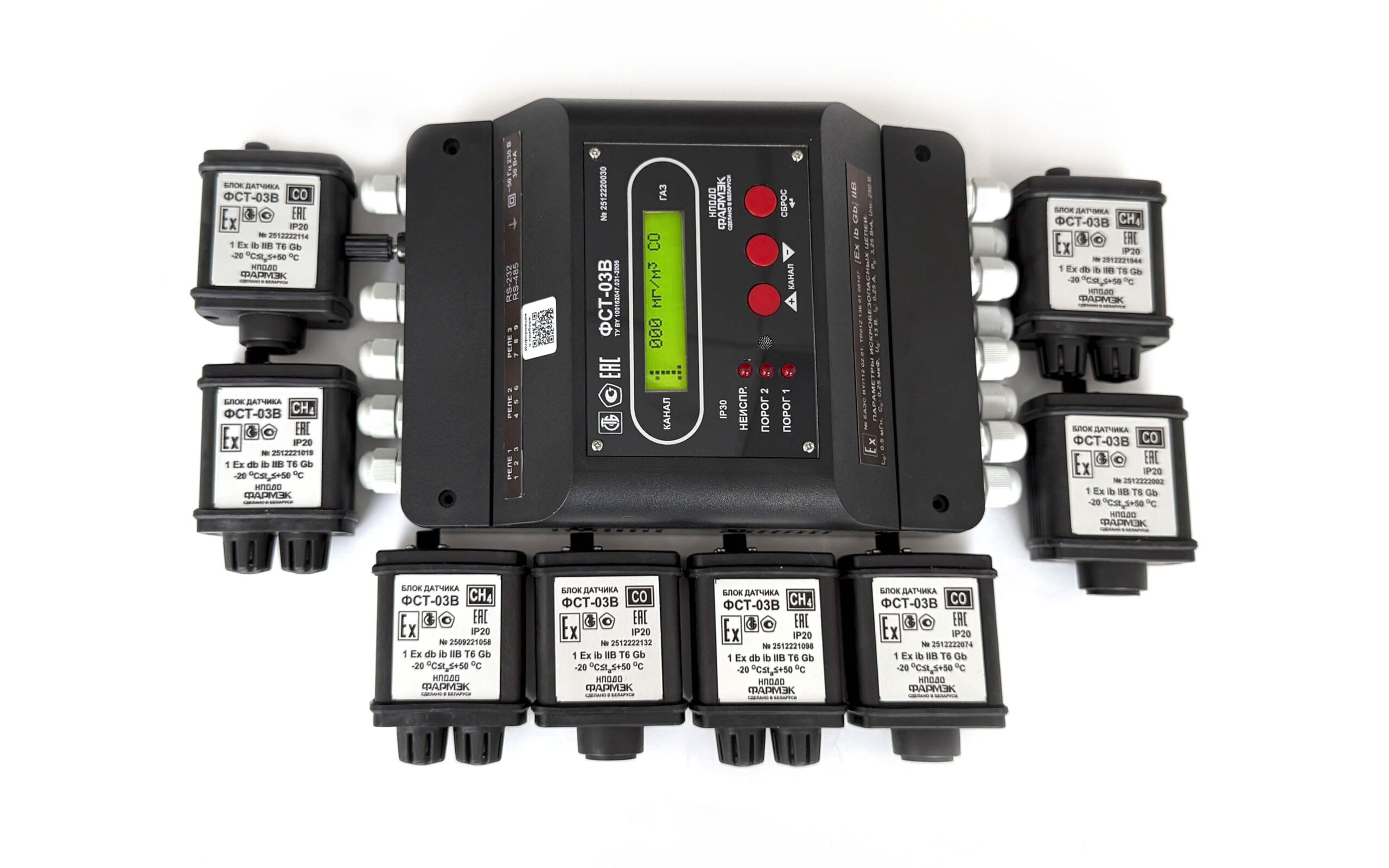

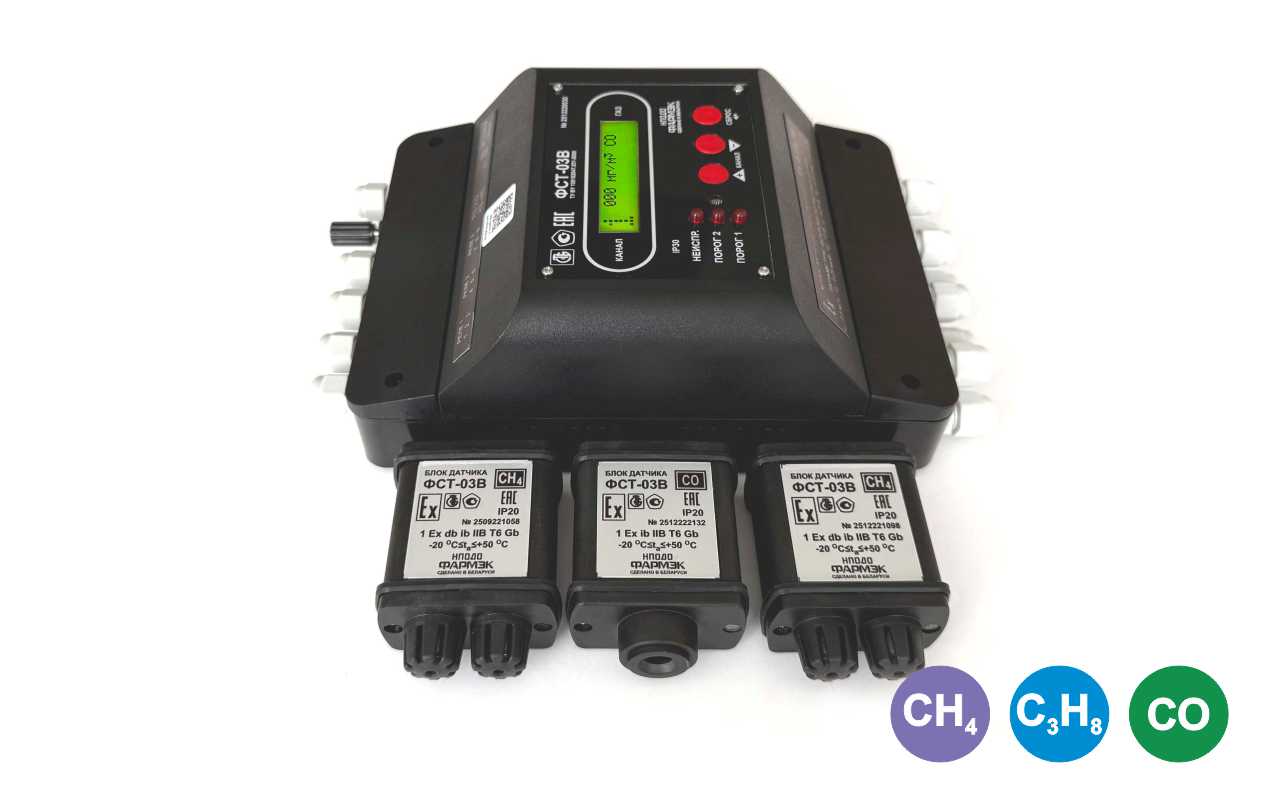

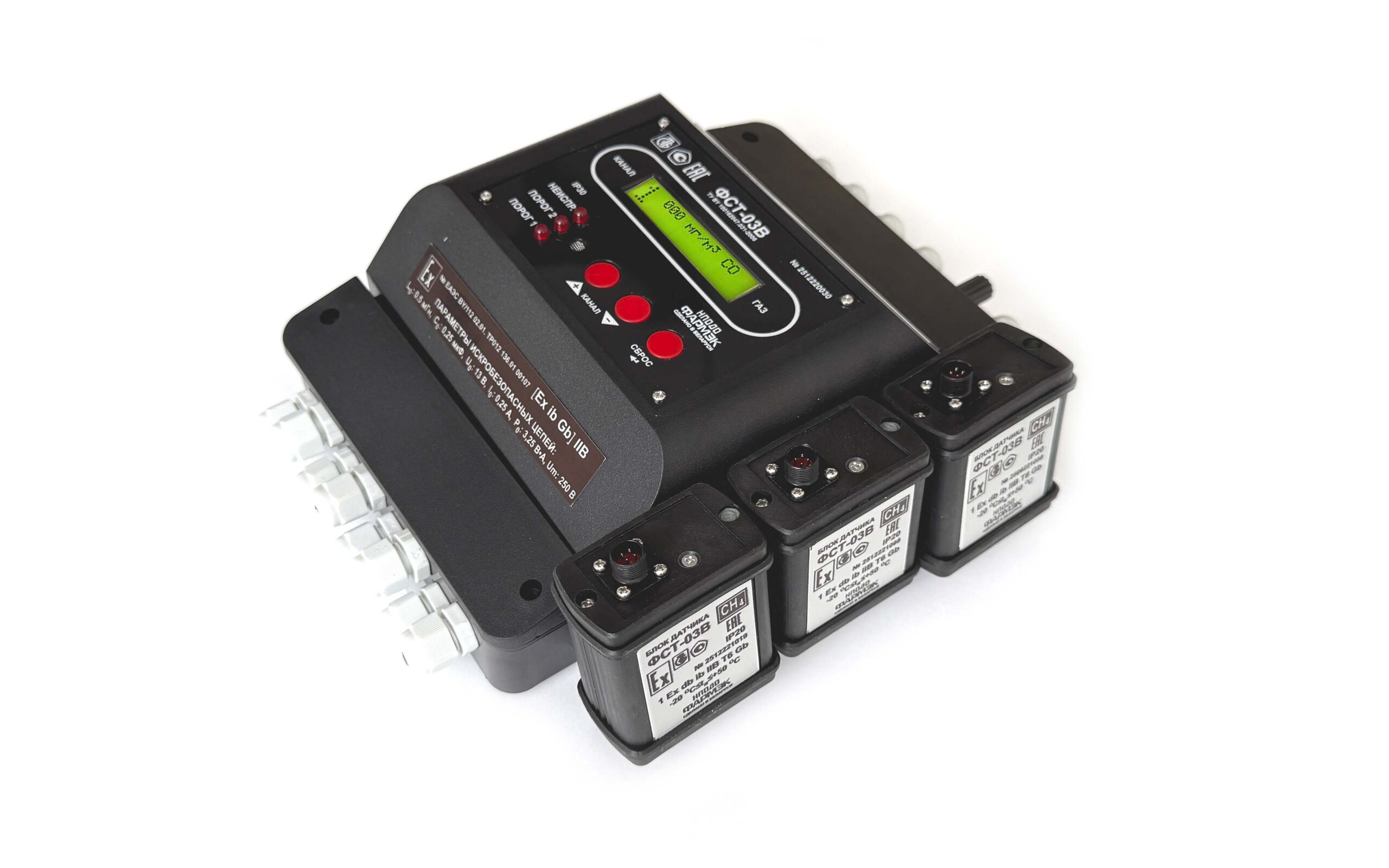

Сигнализатор состоит из блока питания и сигнализации (БПС) и набора (до 8 шт. в любой конфигурации) выносных блоков датчиков (БД).
Газоанализатор поверяется только в комплекте с блоками датчиков, номера которых, при первичной поверке указываются в паспорте.
Область применения:
Производственные помещения взрывоопасных зон, оборудованные газогорелочными устройствами (промышленные котельные, топочные и т.д.), автозаправки и другие промышленные помещения, где необходим контроль загазованности горючих или токсичных газов.
Поддерживаемые газы:
- Метан(CH4)
- Пропан(C3H8)
- Моноокись углерода (CO)
- Кислород(O2) - не поставляется в комплекте с газоанализатором
- Аммиак(NH3) - не поставляется в комплекте с газоанализатором
- Пары бензина и нефтепродуктов (Ex) - не поставляется в комплекте с газоанализатором
Цена и комплектация:
| Комплектация | Артикул | Цена с НДС (бел. руб.) |
|---|---|---|
| Блок питания и сигнализации ФСТ-03В 230В | АРТ23018 | 576,00 |
| Блок питания и сигнализации ФСТ-03В 24В | АРТ23043 | 576,00 |
| Блок датчика ФСТ-03В CH4 | АРТ23019 | 204,00 |
| Блок датчика ФСТ-03В C3H8 | АРТ23042 | 204,00 |
| Блок датчика ФСТ-03В CO | АРТ23021 | 288,00 |
| Блок датчика ФСТ-03В NH3 1000 (0-650 мг/м3)* | АРТ23023 | 540,00 |
| Блок датчика ФСТ-03В NH3 2500 (0-1999 мг/м3)* | АРТ23044 | 540,00 |
| Блок датчика ФСТ-03В О2 * | АРТ23024 | 336,00 |
| Блок датчика ФСТ-03В Ех * | АРТ23020 | 288,00 |
* - С 2021 г. газоанализатор ФСТ-3В в комплекте с блоками датчиков на NH3 (аммиак), Ех (пары бензина и нефтепродукты) и О2 (кислород) сняты с производства! Данные датчики поставляются отдельно (без БПС) для укомплектования приобретённых ранее приборов.
При необходимости приобретения приборов на газы: NH3, О2 или Ех - НПОДО "ФАРМЭК" предлагает новые датчики ФСТ-03В1 электрохимические (аммиак, кислород) и датчики ФСТ-03В1 термокаталитические (пары бензина и нефтепродуктов).
Отличительные особенности:

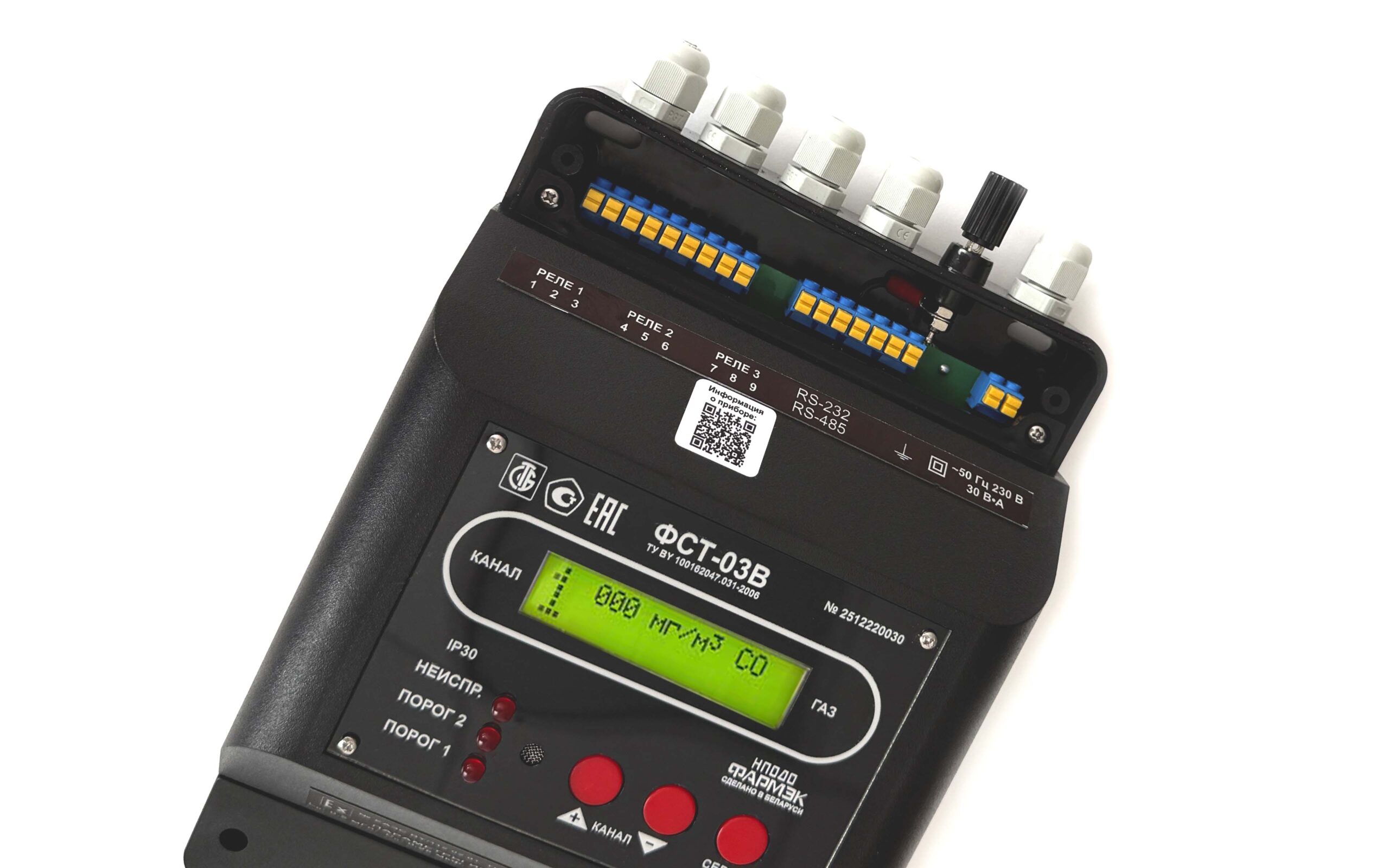

- Наличие информативного индикатора для отображения текущей концентрации, информации о неисправностях и т.д., встроенная светодиодная и звуковая сигнализация
- Управление внешними исполнительными устройствами (клапан отсечки, сирена и т.п.)
- Каждый БД соединен с БПС двухпроводной линией связи, по которой осуществляется питание БД и передача информации.
- Гибкие, программируемые пользователем, алгоритмы управления внешними исполнительными устройствами.
- Возможность одновременного контроля до восьми точек (количество каналов).
- Широкий температурный диапазон применения.
- Возможность установки двух порогов сигнализации по каждому каналу.
- Контроль работоспособности каждого канала.
- Используются термокаталитический сенсор для определения объемной доли метана, пропана и паров бензина и нефтепродуктов собственного производства.
- Защита термокаталитического сенсора от отравления - при превышении максимально допустимой концентрации газа прибор автоматически отключает сенсор.
- Для увеличения числа релейных выходов управления внешними исполнительными устройствами газоанализатор может быть укомплектован блоком релейного расширения (по дополнительному заказу).
- Возможность накопления информации о загазованности и обмен информацией с внешними устройствами интерфейсу RS-232 или RS-485. При поставке прибор имеет адрес 1на шине RS232/RS485.
- БПС имеет искробезопасные выходные цепи уровня “ib”, маркировку взрывозащиты – [Ехib]IIC и должен устанавливаться вне взрывоопасных зон помещений и наружных установок.
- Блоки датчиков имеют маркировку взрывозащиты: термокаталитические СН4, С3Н8 и Ех - l Ех ib d IIC T6 Gb, электрохимические СО, О2, NH3 - 1 Ех ib IIC T6 Gb и могут устанавливаться во взрывоопасных зонах помещений и наружных установок.
- Срок службы прибора не менее 10 лет
Для увеличения числа релейных выходов управления внешними исполнительными устройствами газоанализатор может быть укомплектован блоком релейного расширения (БРР).
Комплект поставки:

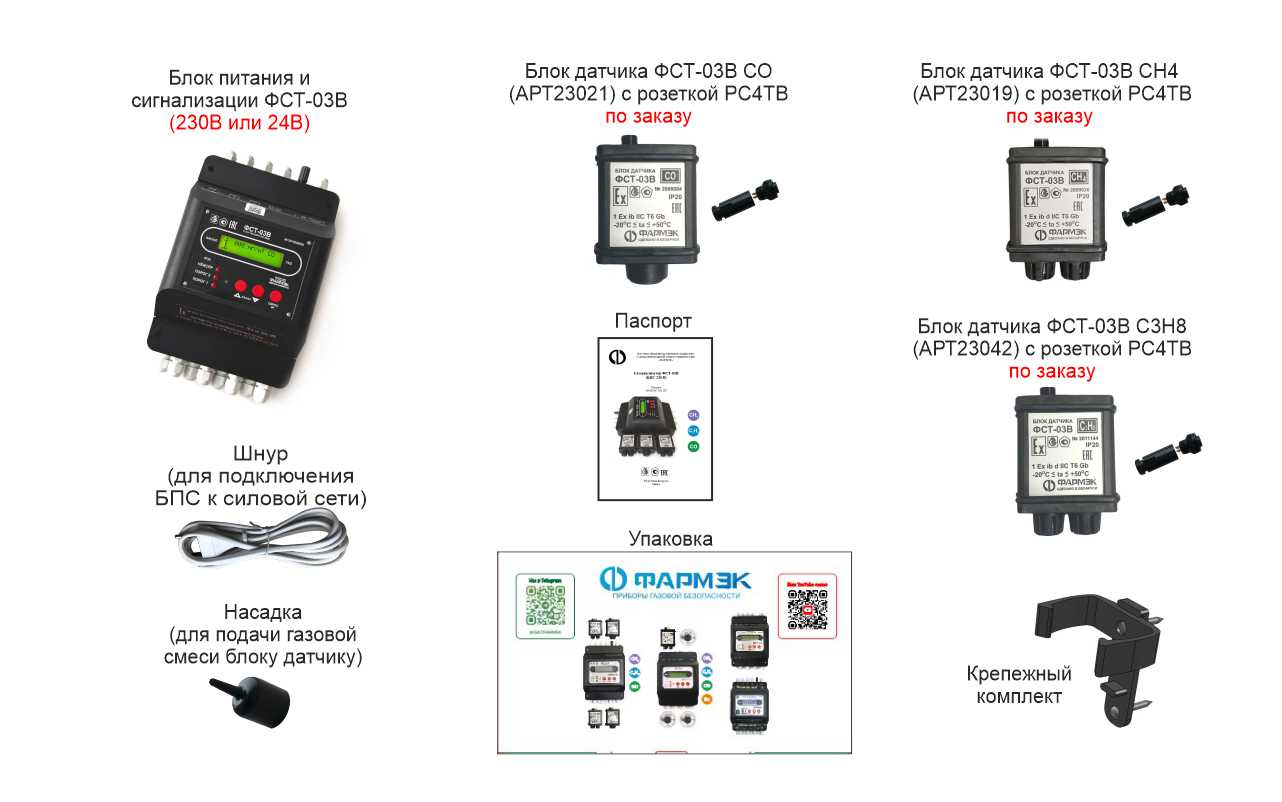

- Блок питания и сигнализации ФСТ-03В (АРТ23043/23018) - 1шт.
- Насадка ПР0612.2002 - 1шт.
- Шнур - 1шт.
- Крепежный комплект - 1шт.
- Паспорт - 1шт.
- Блок датчика ФСТ-03В СН4 (АРТ23019) с розеткой РС4ТВ - по заказу
- Блок датчика ФСТ-03В С3Н8 (АРТ23042) с розеткой РС4ТВ - по заказу
- Блок датчика ФСТ-03В СО (АРТ23021) с розеткой РС4ТВ - по заказу
- Упаковка - 1шт.
Примечание: соединительные кабели «БПС – БД» в комплект поставки не входят.
Комплект поставки ФСТ-03В
Технические характеристики
| Габаритные размеры, мм, не более | |
|---|---|
| блока питания и сигнализации: | 220х160х110 |
| блока датчика: | 130х60х40 |
| Масса, г, не более | |
| 1) блока питания и сигнализации: | 3000 |
| 2) блока датчика: | 300 |
| Диапазон измерения (показаний): | |
| объемной доли СН4, %: | 0–2,50 (0–5,00) |
| объемной доли С3Н8, %: | 0–1,00 (0–2,00) |
| объемной доли O2, %: | 0–25,0 (0–30,0) |
| массовой концентрации СО, мг/м3: | 10–125 (0–255) |
| довзрывных концентраций Ех, % НКПР: | 0–50 (0–99,9) |
| массовой концентрации (NH3 1000), мг/м3: | 15–625 (0–650) |
| массовой концентрации (NH3 2500), мг/м3: | 100–1750 (0–1999) |
| Напряжение питания, В: | От 207 до 253 |
| Потребляемая мощность, ВА, не более: | 25 |
Дополнительные характеристики
| Пределы допускаемой основной абсолютной погрешности измерения: | |
|---|---|
| объемной доли СН4, % | ±0,25 |
| объемной доли С3Н8, % | ±0,10 |
| объемной доли O2, % | ±0,5 |
| довзрывных концентраций Ех, % НКПР | ±5 |
| Пределы допускаемой основной относительной погрешности измерения: | |
| массовой концентрации СО,NH3 1000 и NH3 2500, % | ±25 |
| Пороги срабатывания сигнализации ПОРОГ 1 (ПОРОГ2)* | |
| при измерении об.доли СН4, % | 1,00 (5,00) |
| при измерении объемной доли С3Н8, % | 0,40 (2,00) |
| при измерении объемной доли O2, % | 18,0 (23,0) |
| при измерении массовой концентрации СО, мг/м3 | 20 (100) |
| при измерении массовой концентрации NH31000, мг/м3 | 20 (500) |
| при измерении массовой концентрации NH32500, мг/м3 | 200 (1500) |
| при измерении довзрывных концентраций Ех, % НКПР | 20 (99.9) |
| Сопротивление линии связи с блоком датчика, Ом, не более | 20 |
| Допустимая электрическая емкость линии связи, мкФ | 0,25 |
| Допустимая индуктивность линии связи, мГн | 0,5 |
| Ток, коммутируемый разделительными реле, А, не более | 3 |
| Напряжение, коммутируемое разделительными реле, В, | 230 |
| Напряжение холостого хода искробезопасных цепей, В, не более | 13 |
| Выходной ток искробезопасных цепей, мА, не более | 250 |
| Выходная мощность искробезопасных цепей, ВА, не более | 3,25 |
| Количество подключаемых блоков датчиков, шт | от 1 до 8 |
| Диапазон рабочих температур | -20 до +50 °C |
| Срок службы прибора | Не менее 10 лет |
Документация:
Блок датчика метана ФСТ-03В для вычисления объемной доли газа в помещениях
Блок датчика пропана (C3H8) для ГА ФСТ-03В
Блок датчика моноокиси углерода (CO) для ГА ФСТ-03В
Выносной, взрывозащищенный блок датчика для газоанализатора ФСТ-03В, предназначен для измерения массовой концентрации угарного раза (моноокиси углерода) (CO) в воздушной атмосфере жилых, административных, производственных зданий, сооружений, и наружных установок.
288,00 бел.руб с НДС (цена для резидентов РБ)Блок датчика кислорода (O2) для ГА ФСТ-03В
Блок датчика паров бензина и нефтепродуктов (Ex) для ГА ФСТ-03В
Блок датчика аммиака (NH3) для ГА ФСТ-03В
Блок релейного расширения для увеличения числа выходов управляемых устройств
