Блок релейного расширения ФСТ-03В1

Прибор предназначен для увеличения числа релейных выходов управления внешними исполнительными устройствами в мультиприборных системах, таких как: ГА ФСТ-03м, ГА ФСТ-03В, БПС ФСТ-03В1.
Оставить заявку
  • Цены и комплектация
  • Описание
  • Комплект поставки
  • Технические характеристики
  • Документация
  • Видео
  • Совместимое оборудование

Цены и комплектация:

НаименованиеАртикулЦена с НДС
Блок релейного расширения (БРР) ФСТ-03В1АРТ234025900,00

Назначение:

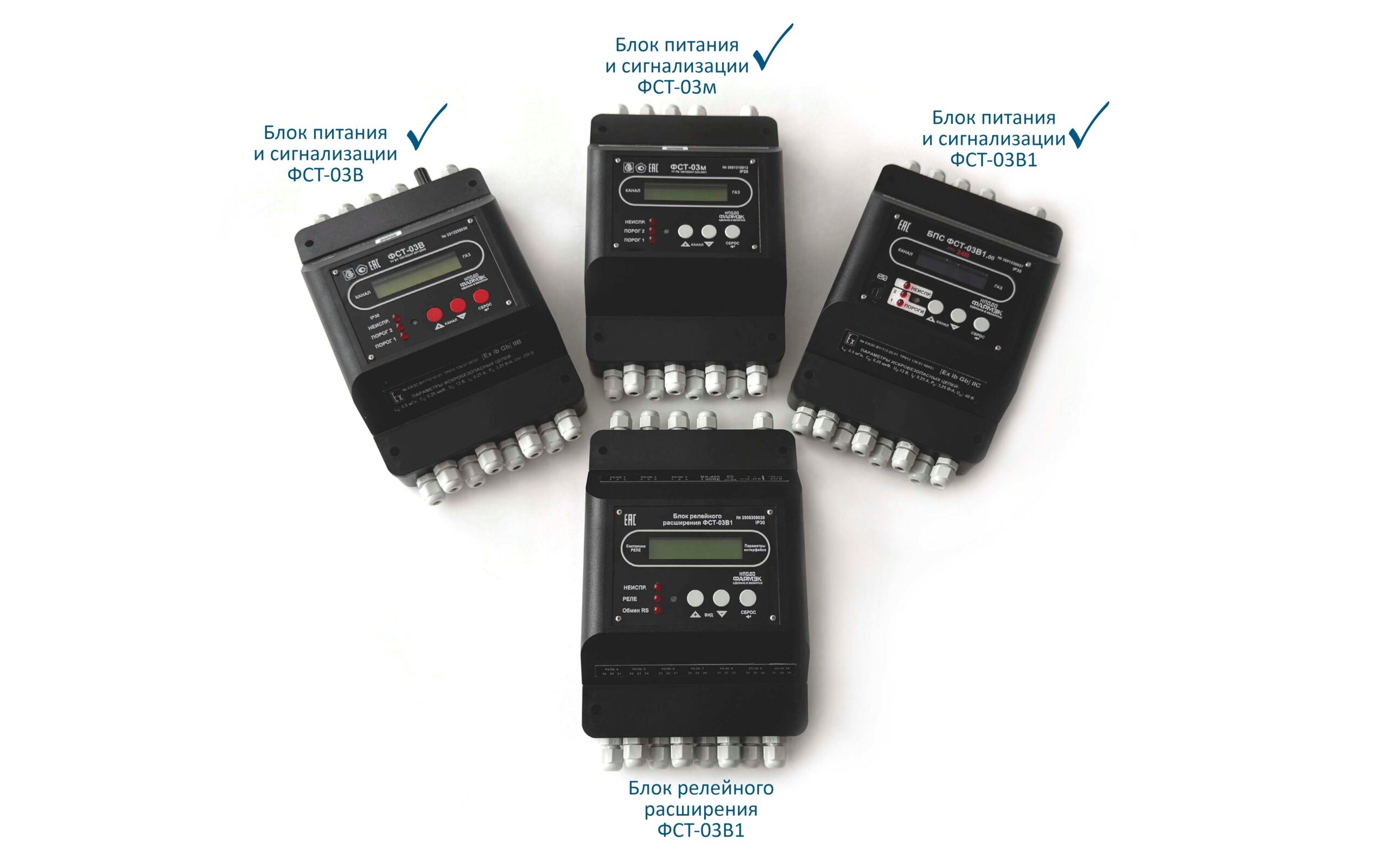

Блок релейного расширения ФСТ-03В1 (БРР) — стационарный прибор, предназначен для увеличения числа релейных выходов управления внешними исполнительными устройствами в мультиприборных системах, таких как:

— Газоанализатор ФСТ-03В;
— Газоанализатор ФСТ-03м;
— Блок питания и сигнализации ФСТ-03В1.

Блок релейного расширения обеспечивает:

— получение управляющих воздействий (команд) по RS232/RS485 т замыкание/размыкание реле в соответствии с полученной командой;
— индикацию состояния реле,  индикацию адреса БРР и типа RS на ЖКИ;
— возможность программирования адреса БРР на шине (1-15) и типа RS;
— получение управляющих воздействий (команд) по интерфейсу RS485 (1wOk).

Комплект поставки:

Наименование

Кол-во, шт.
Блок релейного расширения ФСТ-03В1 (АРТ234025)1
Шнур1
Шуруп4
Паспорт1
Упаковка1
Примечание: Соединительные кабели в комплект поставки не входят

Технические характеристики:

Габаритные размеры, мм, не более:220х160х110
Масса, кг, не более:4,0
Напряжение питания 1, сетевое 50 Гц, ВОт 207 до 253
Напряжение питания 2, постоянное, В:От 12 до 24
Потребляемая мощность, ВА, не более:25
Число реле управления исполнительными устройствами, шт:10
Ток коммутируемый, А, не более:5
Напряжение коммутируемое реле, В:230

ИНСТРУКЦИЯ | Подключение БРР к БПС ФСТ-03В1 и тестирование пороговых устройств

ИНСТРУКЦИЯ | Подключение БРР к газоанализаторам ФСТ-03В/ФСТ-03м и тестирование пороговых устройств
