Блоки датчиков ФСТ-03В1 Э (электрохимические)

Слайд | Блоки датчиков ФСТ-03В1 Э (электрохимические) | №1

Слайд | Блоки датчиков ФСТ-03В1 Э (электрохимические) | №2

Слайд | Блоки датчиков ФСТ-03В1 Э (электрохимические) | №3

Слайд | Блоки датчиков ФСТ-03В1 Э (электрохимические) | №4

Предназначены для непрерывного автоматического измерения концентраций кислорода (O2), оксида углерода (CO), сероводорода (Н2S) и аммиака (NH3).

Опросный лист Оставить заявку

Цены и комплектация
Назначение
Описание
Технические характеристики
Комплект поставки
Видео
Документация и ПО
Совместимое оборудование

Варианты блоков датчиков (БД)

БД ФСТ-03В1 Э отличаются измеряемыми компонентами; интерфейсом: с собственным интерфейсом или со стандартным аналоговым интерфейсом 4-20 мА; степенью защиты оболочки корпуса БД: IP 54 или IP67.

Наименование	Артикул	Примечание	Дополнительно	Цена с НДС
Блок датчика электрохимический ФСТ-03В1 Э	АРТ231821	CО \| ФСТ-03В1 Э.00 0-125 мг/м3 — диапазон измерения 0-999 мг/м3 — диапазон измерения	ОКРБ 007-2012 (Код ТН ВЭД) 26.51.53.130 (9027101000)	по запросу
Блок датчика электрохимический ФСТ-03В1 Э	АРТ2318210	CО \| 4-20мА \| ФСТ-03В1 Э.01 0-125 мг/м3 — диапазон измерения 0-999 мг/м3 — диапазон измерения	ОКРБ 007-2012 (Код ТН ВЭД) 26.51.53.130 (9027101000)	по запросу
Блок датчика электрохимический ФСТ-03В1 Э	АРТ231921	CО \| IP67 \| ФСТ-03В1 Э.10 0-125 мг/м3 — диапазон измерения 0-999 мг/м3 — диапазон измерения	ОКРБ 007-2012 (Код ТН ВЭД) 26.51.53.130 (9027101000)	по запросу
Блок датчика электрохимический ФСТ-03В1 Э	АРТ2319210	CО \| 4-20мА \| IP67 \| ФСТ-03В1 Э.11 0-125 мг/м3 — диапазон измерения 0-999 мг/м3 — диапазон измерения	ОКРБ 007-2012 (Код ТН ВЭД) 26.51.53.130 (9027101000)	по запросу
Блок датчика электрохимический ФСТ-03В1 Э	АРТ231824	О2 \| ФСТ-03В1 Э.00 0-25 об.д., % — диапазон измерения 0-99,9 об.д., % — диапазон показания	ОКРБ 007-2012 (Код ТН ВЭД) 26.51.53.130 (9027101000)	по запросу
Блок датчика электрохимический ФСТ-03В1 Э	АРТ2318240	О2 \| 4-20мА \| ФСТ-03В1 Э.01 0-25 об.д., % — диапазон измерения 0-99,9 об.д., % — диапазон показания	ОКРБ 007-2012 (Код ТН ВЭД) 26.51.53.130 (9027101000)	по запросу
Блок датчика электрохимический ФСТ-03В1 Э	АРТ231924	О2 \| IP67 \| ФСТ-03В1 Э.10 0-25 об.д., % — диапазон измерения 0-99,9 об.д., % — диапазон показания	ОКРБ 007-2012 (Код ТН ВЭД) 26.51.53.130 (9027101000)	по запросу
Блок датчика электрохимический ФСТ-03В1 Э	АРТ2319240	О2 \| 4-20мА \| IP67 \| ФСТ-03В1 Э.11 0-25 об.д., % — диапазон измерения 0-99,9 об.д., % — диапазон показания	ОКРБ 007-2012 (Код ТН ВЭД) 26.51.53.130 (9027101000)	по запросу
Блок датчика электрохимический ФСТ-03В1 Э	АРТ231950	Н2S \| IP67 \| ФСТ-03В1 Э.10 0-50,0 мг/м3 — диапазон измерения 0-99,9 мг/м3 — диапазон показания	ОКРБ 007-2012 (Код ТН ВЭД) 26.51.53.130 (9027101000)	по запросу
Блок датчика электрохимический ФСТ-03В1 Э	АРТ2319500	Н2S \| 4-20мА \| IP67 \| ФСТ-03В1 Э.11 0-50,0 мг/м3 — диапазон измерения 0-99,9 мг/м3 — диапазон показания	ОКРБ 007-2012 (Код ТН ВЭД) 26.51.53.130 (9027101000)	по запросу
Блок датчика электрохимический ФСТ-03В1 Э	АРТ231923	NH3 1000 \| IP67 \| ФСТ-03В1 Э.10 0-625 мг/м3 — диапазон измерения 0-999 мг/м3 — диапазон показания	ОКРБ 007-2012 (Код ТН ВЭД) 26.51.53.130 (9027101000)	по запросу
Блок датчика электрохимический ФСТ-03В1 Э	АРТ2319230	NH3 1000 \| 4-20мА \| IP67 \| ФСТ-03В1 Э.11 0-625 мг/м3 — диапазон измерения 0-999 мг/м3 — диапазон показания	ОКРБ 007-2012 (Код ТН ВЭД) 26.51.53.130 (9027101000)	по запросу
Блок датчика электрохимический ФСТ-03В1 Э	АРТ231944	NH3 2500 \| IP67 \| ФСТ-03В1 Э.10 0-1750 мг/м3 — диапазон измерения 0-1999 мг/м3 — диапазон показания	ОКРБ 007-2012 (Код ТН ВЭД) 26.51.53.130 (9027101000)	по запросу
Блок датчика электрохимический ФСТ-03В1 Э	АРТ2319440	NH3 2500 \| 4-20мА \| IP67 \| ФСТ-03В1 Э.11 0-1750 мг/м3 — диапазон измерения 0-1999 мг/м3 — диапазон показания	ОКРБ 007-2012 (Код ТН ВЭД) 26.51.53.130 (9027101000)	по запросу
Блок датчика электрохимический ФСТ-03В1 Э	АРТ2319233	NH3 1000 \| IP67 \| устойчив к H2S \| ФСТ-03В1 Э.10 0-625 мг/м3 — диапазон измерения 0-999 мг/м3 — диапазон показания	ОКРБ 007-2012 (Код ТН ВЭД) 26.51.53.130 (9027101000)	по запросу
Блок датчика электрохимический ФСТ-03В1 Э	АРТ2319234	NH3 1000 \| 4-20мА \| IP67 \| устойчив к H2S \| ФСТ-03В1 Э.11 0-625 мг/м3 — диапазон измерения 0-999 мг/м3 — диапазон показания	ОКРБ 007-2012 (Код ТН ВЭД) 26.51.53.130 (9027101000)	по запросу

Крепежные комплекты

Крепежные комплекты на выбор:
Крепежный комплект №1 (круглый) АРТКК2101 входит в комплект поставки БД.

Крепежный комплект №1 (круглый) АРТКК2101

Стандартный, предназначен для использования в закрытых помещения.

Для БД газоанализаторов: ФСТ-03В (только БД NH3), ФСТ-03м (все БД кроме БД Ех), а также для БД ФСТ-03В1. от 24,00 руб

Подробнее

Крепежный комплект №2 (с козырьком) АРТКК2102

Используется на улице или в тяжелых условиях эксплуатации.

Для блоков датчиков ФСТ-03В1 от 54,00 руб

Подробнее

Крепежный комплект №3 (с резьбой) АРТКК2103

Предназначен для присоединения к сбросным или настроечным свеча; используется в ГРП.

Для БД ФСТ-03В1 от 60,00 руб

Подробнее

Кронштейн-колокол АРТКК2105

Предназначен для закрытых подземных помещений, где есть места возможного подтопления.

Для БД ФСТ-03В1. от 78,00 руб

Подробнее

Блоки питания и сигнализации (БПС)

Блоки питания и сигнализации (не обязательно):
не являются средством измерения и не подлежат государственной поверке
к 1-ому БПС подключается от 1-го до 8-ми БД

Наименование	Артикул	Примечание	Дополнительно	Цена с НДС
Блок питания и сигнализации (БПС) ФСТ-03В1	АРТ232318	230В \| ФСТ-03В1.00	ОКРБ 007-2012 (Код ТН ВЭД) 26.51.82.450 (9027908000)	по запросу
Блок питания и сигнализации (БПС) ФСТ-03В1	АРТ2323180	230В \| с модулем накопления \| ФСТ-03В1.01	ОКРБ 007-2012 (Код ТН ВЭД) 26.51.82.450 (9027908000)	по запросу
Блок питания и сигнализации (БПС) ФСТ-03В1	АРТ232343	24В \| ФСТ-03В1.00	ОКРБ 007-2012 (Код ТН ВЭД) 26.51.82.450 (9027908000)	по запросу
Блок питания и сигнализации (БПС) ФСТ-03В1	АРТ2323430	24В \| с модулем накопления\| ФСТ-03В1.01	ОКРБ 007-2012 (Код ТН ВЭД) 26.51.82.450 (9027908000)	по запросу

Поддерживаемые газы:

Кислород (O₂)
Угарный газ (CO)
Сероводород (H₂S)
Аммиак(NH₃)

Назначение:

Блоки датчиков электрохимические (далее БД), в зависимости от исполнения, предназначены для непрерывного автоматического измерения концентраций кислорода (O2), оксида углерода (CO), сероводорода (Н2S) и аммиака (NH3).

Блоки датчиков ФСТ-03В1 поверяются отдельно от блока питания и сигнализации и поставляются с индивидуальным паспортом.

Область применения:

Промышленные и гражданские объекты, помещения, где возможно образование взрывоопасных и отравляющих газовых смесей, представляющих угрозу здоровью и жизнедеятельности персонала.

Отличительные особенности:

БД является средством измерения, который проходит обязательную поверку;
БД содержит в своем составе первичный газовый преобразовате ль (сенсор) на электрохимическом принципе действия;
БД могут применяться в системах контроля загазованности в комплекте с блоком питания и сигнализации ФСТ-03В1 (далее БПС);
БД передает по интерфейсу типа А информацию о типе газа, измеренной концентрации, о превышении уровня установленных порогов и ошибках измерений.
БД имеет исполнение со стандартным аналоговым интерфейсом 4-20 мА для подключения к промышленным контроллерам других производителей. Используется трех проводная схема с отдельной линией питания.
БД выполнены во взрывозащищенном исполнении и имеют маркировку взрывозащиты lЕх ib IIB T6 Gb, соответствуют ГОСТ 31610.0-2014, ГОСТ 31610.11-2014 и предназначены для применения во взрывоопасных зонах в соответствии с присвоенной маркировкой.
Степень защиты оболочки для БД по ГОСТ 14254:
— исполнения для помещений — IP 54;
— для тяжелых условий эксплуатации — IP67.

Технические характеристики:

Наименование определяемого компонента

Диапазон температур при эксплуатации, °С

Диапазон измерений (диапазон показаний)

Кислород (О₂)

БД ФСТ-03В1 Э._0z

от минус 30

до плюс 50

от 0 до 25,0

(от 0 до 99,9)

об. д.,%

Кислород (О₂)

БД ФСТ-03В1 Э._1z

от минус 40

до плюс 50

Оксид углерода (СО)

БД ФСТ-03В1 Э._0z

от минус 30

до плюс 50

от 0 до 125

(от 0 до 999)

мг/м³

Оксид углерода (СО)

БД ФСТ-03В1Э._1z

от минус 40

до плюс 50

Аммиак ФСТ-03В1 Э._1z

NH₃ 1000

от минус 40

до плюс 50

от 0 до 625

(от 0 до 999) мг/м³

Аммиак ФСТ-03В1 Э._1z

NH₃ 2500

от минус 40

до плюс 50

от 0 до 1750

(от 0 до 1999) мг/м³

Сероводород (H₂S)

БД ФСТ-03В1Э._1z

от минус 40

до плюс 50

от 0 до 50,0

(от 0 до 99,9)

мг/м³

Пороги:

Наименование измеряемого компонента	Значения пороговых концентраций по умолчанию
Наименование измеряемого компонента	Порог 1	Порог 2
Кислород О₂	18,0 об. д., %	23,0 об.д., %
Оксид углерода СО	20 мг/м³	100 мг/м³
Сероводород H₂S	10.0 мг/м³	40.0 мг/м³
Аммиак NH₃ 1000	20 мг/м³	500 мг/м³
Аммиак NH₃ 2500	200 мг/м³	1500 мг/м³

Дополнительные характеристики:

Габаритные размеры, мм, не более	80х60х60
Масса, кг, не более	0,3
Мощность, потребляемая БПС , В×А, не более	2,5 (максимальный ток 150 мА)
Напряжение питания на входе БД, В	6,5 В до 13В
Сопротивление линии связи с блоком датчика, Ом, не более	20
Срок службы, год	10
Гарантийный срок эксплуатации, мес.	18
Поверочный интервал, мес.	6

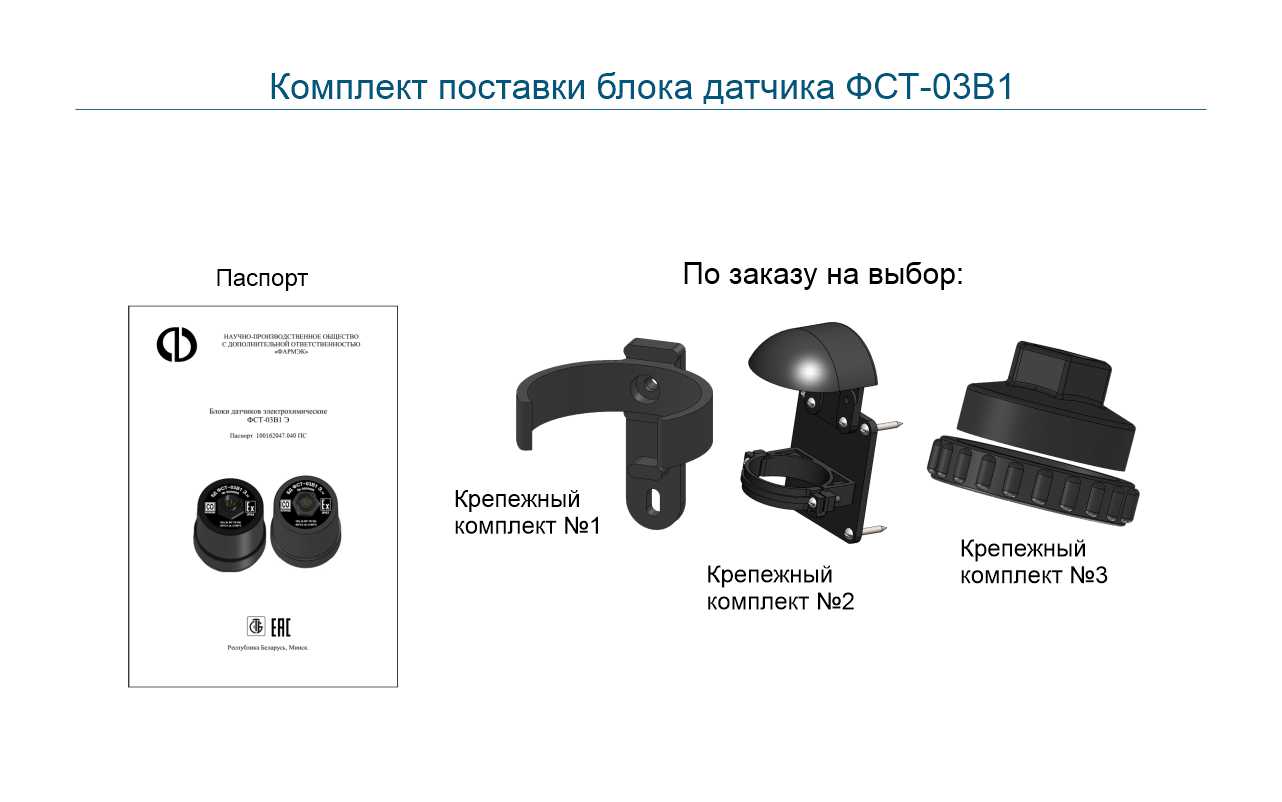

Комплект поставки:

Наименование	Кол-во, шт.
Блок датчика электрохимический ФСТ-03В1 Э	1
Разъём PY07 04T Розетка	1
Крепежный комплект №1 (круглый) (АРТКК2101)	1
Крепежный комплект №2 (с козырьком) (АРТКК2102)	По заказу
Крепежный комплект №3 (с резьбой) (АРТКК2103)	По заказу
Кронштейн-колокол (АРТКК2105)	По заказу
Насадка ПР12-12.20.003	По заказу
Удлинитель РY07-04T	По заказу
Коробка распределительная LD545	По заказу
Паспорт*	1
Упаковка	1
* Методика поверки находится на сайте www.pharmec.by => Библиотека => Файлы и поддержка => Методики поверки
