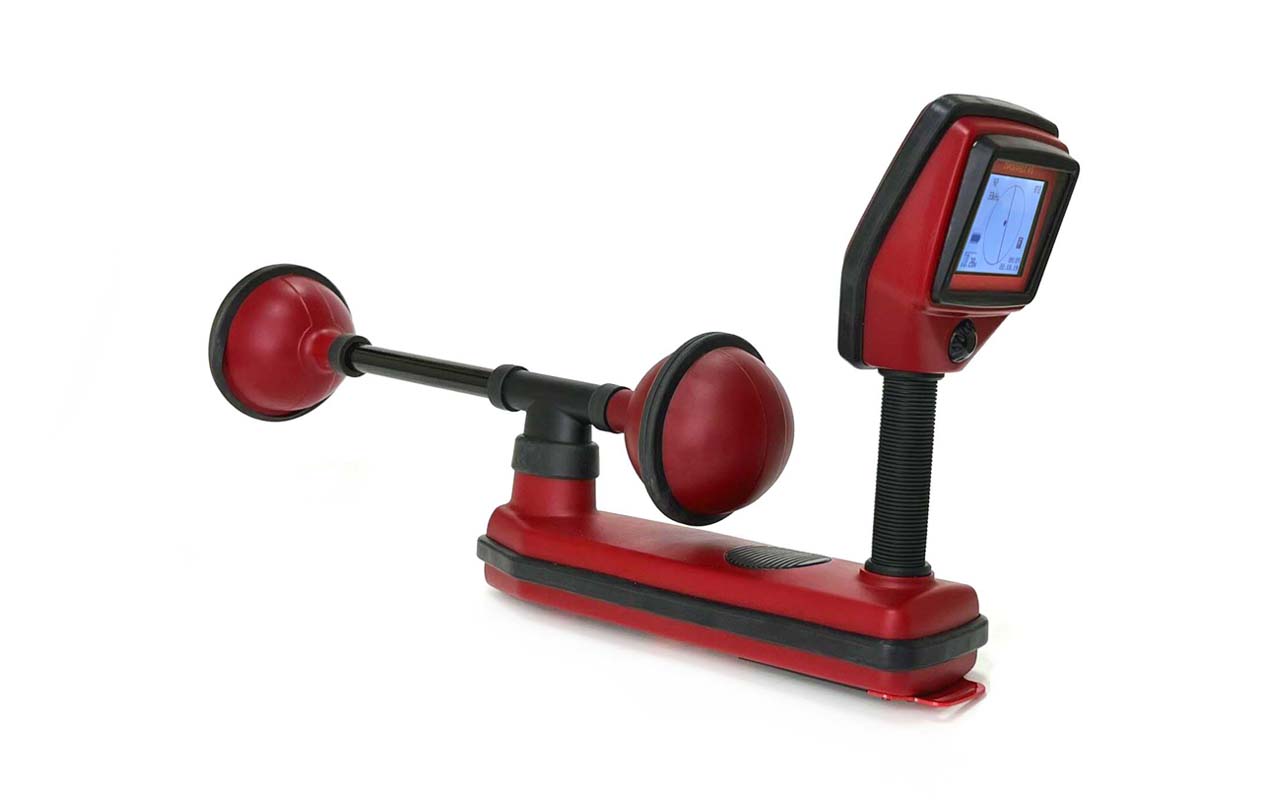

Трассоискатель универсальный «Прогресс К-3»

Слайд | Трассоискатель универсальный «Прогресс К-3» | №1

Слайд | Трассоискатель универсальный «Прогресс К-3» | №2

Общая информация:

Определяемая глубина залегания коммуникации: не более 0,1…7 м

Диапазон рабочих частот: 0,05…80 кГц

Габаритные размеры: не более710х350х230 мм

Масса прибора: не более 2,5 кг

Пыле- и влагозащита IP65

t диапазон, °С: от -20 до +50

Оставить заявку

Цены и комплектация
Описание
Комплект поставки
Технические характеристики
Видео
Документация/ПО
Совместимое оборудование

Вариативность универсального трассоискателя «Прогресс» К-3

Наименование	Артикул	Дополнительно	Цена с НДС
Универсальный трассоискатель «Прогресс» К-3	АРТ37001	Код ТН ВЭД 9030320009	По запросу

Назначение:

Трассоискатель универсальный «Прогресс» К-3 предназначен для поиска трассы подземных коммуникаций — трубопроводов, силовых кабелей, определения глубины залегания коммуникации и тока в трассе методом неразрушающего контроля при помощи электромагнитной локации, без вскрытия грунта.

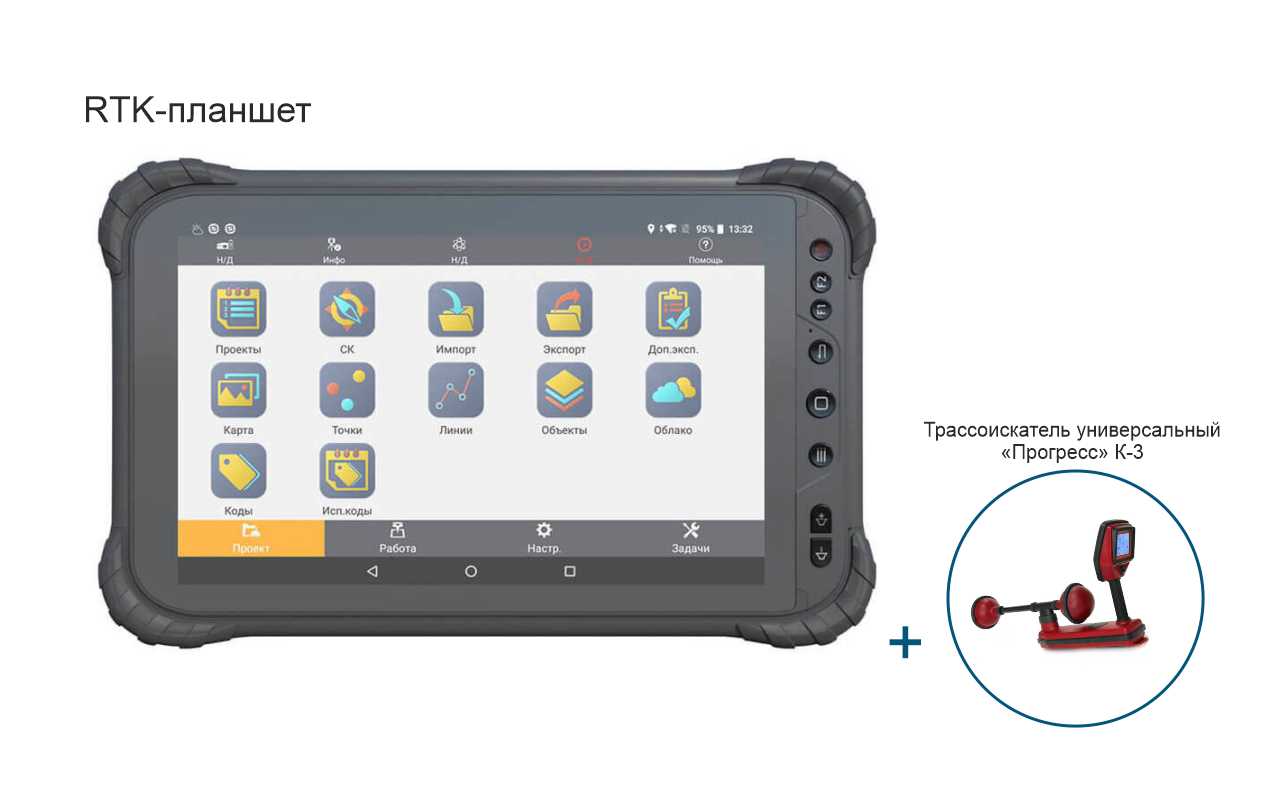

Трассоискатель может работать со следующим оборудованием:

Область применения:

предприятия нефтегазового комплекса;
маркшейдерские службы;
предприятия теплоэнергетического комплекса;
службы ЖКХ;
предприятия водоснабжения и водоотведения;
железнодорожные службы;
строительные организации;
энергосети городского и индустриального электроснабжения.

Отличительные особенности:

Работа в широкой полосе частот от 50Гц до 80кГц, с шагом перестройки в 1Гц.
Режим широкополосного просмотра эфира с целью поиска наведённых сигналов, а также режим сканирования и автоматического поиска активных сигналов на трассе.
Возможность работать как со штатным генератором, так и с генератором сторонних производителей.
Высокая помехозащищённость прибора, позволяющая работать в сложной электромагнитной обстановке.
Основные параметры прибор определяет в один проход и в реальном времени.
Отображение линии коммуникации на экране дисплея выполняется по методу «картографического дисплея» иначе называемого «план оси» (в дополнение к основному интерфейсу представления информации о положении трассы, возможен режим поиска классическим методом по максимуму и минимуму и стрелками наведения, а также визуальным и слуховым контролем сигнала трассы.)
Широкий набор сигналов оповещения и наведения на трассу – голосовые подсказки и предупреждения о тех или иных изменениях в работе прибора и поиске сигналов.
Управление прибором производится одним единственным прогрессивным органом управления – валкодером.
Инновационная система самоконтроля и диагностики, позволяющая оператору самостоятельно проводить процедуру калибровки прибора.
Питание прибора осуществляется аккумуляторными батареями с литий-феррум-фосфатной химической системой, обеспечивающей большую ёмкость, быстрый заряд и возможность работать при низких температурах с незначительной потерей ёмкости.
Четыре встроенных радиоканала передачи данных:

1. Навигационный модуль, работающий по двум стандартам – ГЛОНАСС и GPS. Канал используется для трекинга проводимых работ на трассе и записи результатов в память прибора.

2. Радиоканал LoRa. Данный канал предназначен для дистанционного управления штатным генератором на дистанциях до 1км. (Управление частотой генератора и выходной мощностью, а также отображение состояния аккумуляторной батареи, питающей генератор, производится на экране дисплея приёмника-локатора.)

3. Радиоканал связи по BlueTooth. Данный канал предназначен для передачи данных (треков пройденного пути, глубины залегания, тока в трассе и силы сигнала) из прибора на ПК или планшет. Переданные данные отображаются и накапливаются в сервисной программе считывания данных, прилагаемой к комплекту прибора. Данный канал также используется для обновления ПО приёмника-локатора.

4. Опционально. Радиоканал связи через GSM базовые станции. Сотовая связь предоставляет возможность выхода приёмника-локатора в интернет и передачи данных в режиме реального времени с целью оперативной диспетчеризации и архивирования данных во время выполнения работ на трассе. (Для активирования канала потребуется установить в приёмник-локатор SIM карту с тарифным планом – телеметрия.)

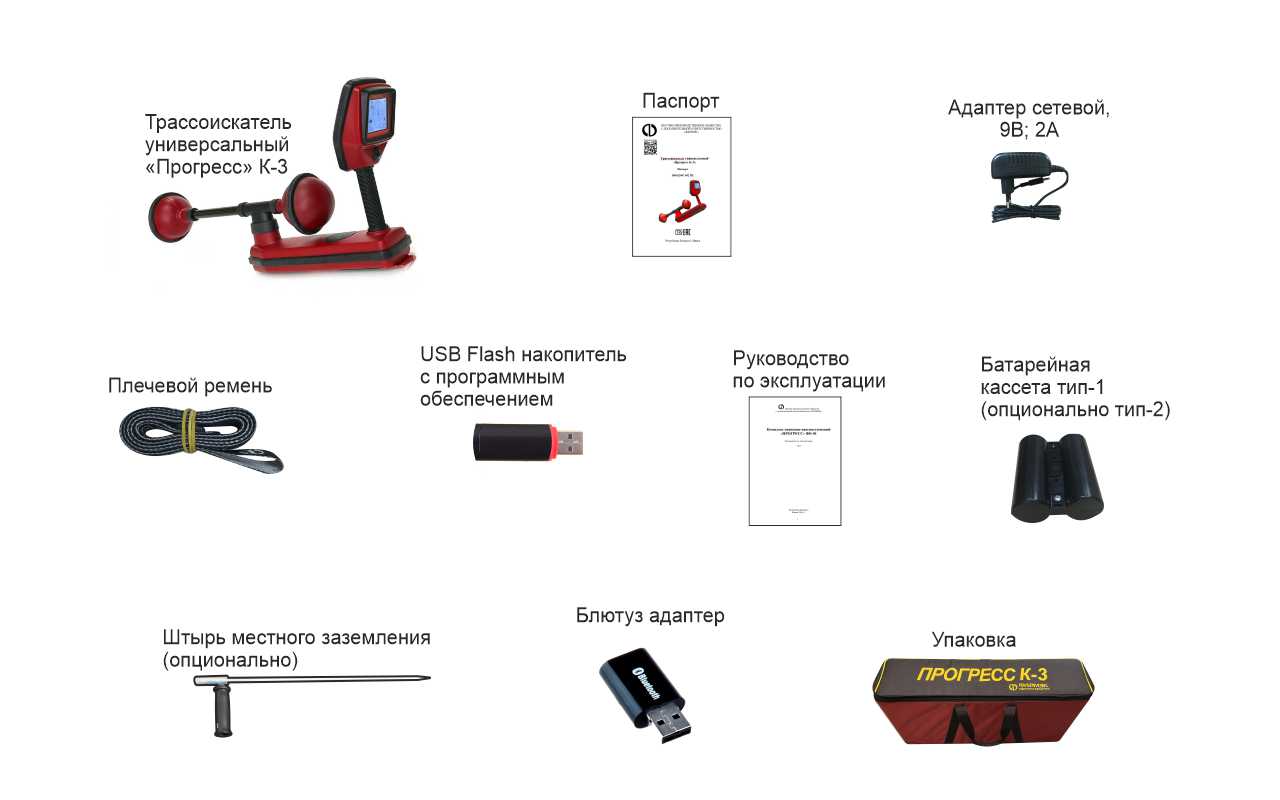

Комплект поставки:

Наименование	Количество штук
Трассоискатель универсальный «Прогресс К-3»	1
Батарейная кассета, тип-1 (опционально тип-2)	1
Сетевое зарядное устройство, 9 В; 2 А	1
Паспорт	1
Руководство по эксплуатации	1
Флэш накопитель с программным обеспечением	1
Штырь заземления (опционально)	1
Упаковка	1

Технические и общие характеристики:

Наименование параметра	Значение
Диапазон рабочих частот, кГц	0,05…80
Минимальный шаг перестройки частоты, Гц	1,0
Пределы определяемой глубины залегания коммуникации, м, не более	0,1…7
Отклонение определяемой величины глубины залегания коммуникации (до оси трассы), при токе в трассе в месте определения, не менее 100 мА и отсутствии помех, для глубин 0,1…5,0м, %, не более*	± 5 + 20 мм
Отклонение определяемой величины глубины залегания коммуникации (до оси трассы), при токе в трассе в месте определения, не менее 200 мА и отсутствии помех, для глубин 5,0…7,0м, %, не более*	± 10 + 50 мм
Время непрерывной работы с выключенной подсветкой, при температуре окружающей среды + 25 °C, ч, не менее	8
Габаритные размеры, мм, не более	820 х 300 х 250
Масса прибора, без батареи, кг, не более	2,5
Степень защиты корпуса, IP	65
Срок службы, год	10
Гарантийный срок эксплуатации, мес.	24
